รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: TC
ได้รับการรับรอง: UL, RoSH, REACH, CE
หมายเลขรุ่น: GJFZY53(FR)
เงื่อนไขการชำระเงินและการจัดส่ง
แอปพลิเคชัน: |
ในร่ม |
ประเภทไฟเบอร์: |
สถานะโสด |
เบอร์ไฟเบอร์: |
กำหนดเอง |
ตรงตามมาตรฐาน: |
YD/T 1258.4; หลา/ที 1258.4; ICEA- 596; ICEA- 596; GR-409; GR-4 |
ความต้านแรงดึงที่อนุญาต: |
400/1000 |
อนุญาตให้ต้านทานการกระแทก: |
1,000/3000 |
รัศมีโค้ง: |
20D/10D |
สี: |
สีดำ |
แอปพลิเคชัน: |
ในร่ม |
ประเภทไฟเบอร์: |
สถานะโสด |
เบอร์ไฟเบอร์: |
กำหนดเอง |
ตรงตามมาตรฐาน: |
YD/T 1258.4; หลา/ที 1258.4; ICEA- 596; ICEA- 596; GR-409; GR-4 |
ความต้านแรงดึงที่อนุญาต: |
400/1000 |
อนุญาตให้ต้านทานการกระแทก: |
1,000/3000 |
รัศมีโค้ง: |
20D/10D |
สี: |
สีดำ |
สายเคเบิลใยแก้วนำแสงที่เติมวุ้น, สายเคเบิลใยแก้วนำแสงที่เติมเจล, สายเคเบิลใยแก้วนำแสงทนไฟ, แอปพลิเคชันสายเคเบิลไฟเบอร์ออปติก SM/MM
สายเคเบิลทนไฟใยแก้วนำแสงมีไว้สำหรับใช้ในสายเคเบิลที่มีโครงสร้างภายในอาคาร เช่นเดียวกับการเชื่อมต่อระหว่างอุปกรณ์กระจายใยแก้วนำแสงกลางแจ้งและในอาคาร

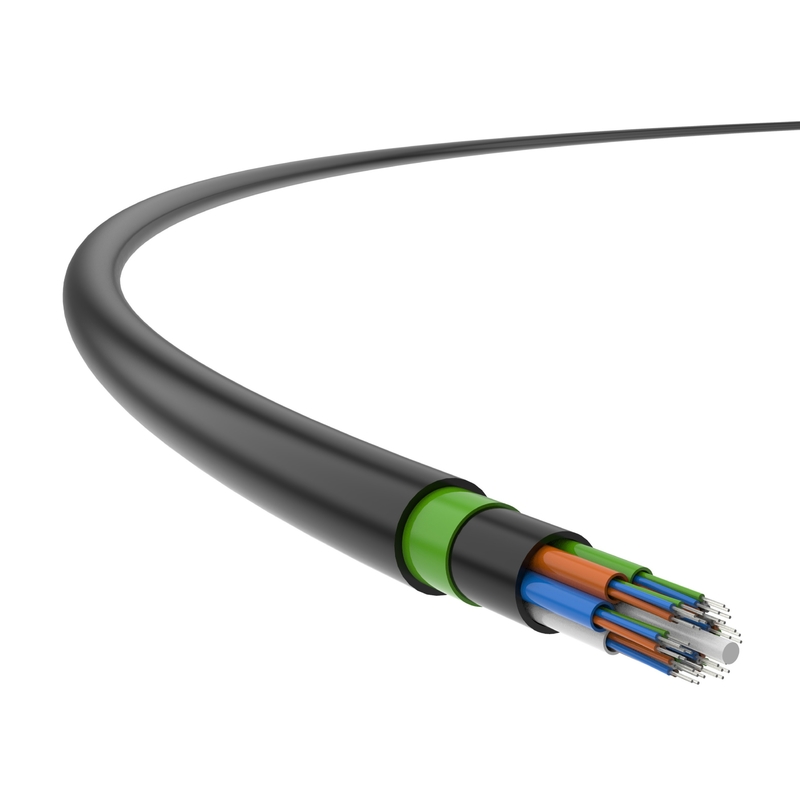

ภายใน GJFZY53 สายไฟเบอร์ออปติกทนไฟ,เส้นใย250µmติดตั้งอยู่ในท่อหลวมที่ทำจากวัสดุโพลีเอสเตอร์โมดูลัสสูง บรรจุด้วยสารประกอบกันน้ำ
สายเคเบิลใยแก้วนำแสงอยู่ตรงกลางโดยส่วนประกอบที่ไม่ใช่โลหะสำหรับสายไฟเบอร์ออปติกบางสายที่มีหลายคอร์ชั้น PEควรเพิ่มภายนอก
ท่อหลวมจะพันรอบส่วนเสริมความแข็งแรงในแกนสายเคเบิลทรงกลมขนาดกะทัดรัดด้านนอกแกน มีชั้นของแจ็คเก็ตชั้นในหน่วงไฟถูกอัดรีดเกราะ PSPจากนั้นจึงทาตามยาวก่อนที่แจ็คเก็ตชั้นนอกโพลีเอทิลีน (PE) จะถูกอัดรีดทับ
คุณสมบัติของสินค้า
มาตรฐานการสมัคร
หลา/ที 1258.4;ICEA- 596;GR-409;IEC 60794;IEC 60331-25
| รหัสสี (2-12 แกน) |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| สีฟ้า | ส้ม | เขียว | สีน้ำตาล | กระดานชนวน | สีขาว | สีแดง | สีดำ | สีเหลือง | สีม่วง | ดอกกุหลาบ | อควา |
| เปลวไฟ ความต้านทาน |
มาตรฐานความไวไฟสำหรับสายเดี่ยว: | กิกะไบต์/ที 18380.12- 2008 |
มาตรฐานความไวไฟสำหรับสายไฟแบบมัด: | กิกะไบต์/ที 18380.35- 2008 |
|
แจ็คเก็ต: ลอกสายเคเบิลยาว 50 มม. ออก วางแจ็คเก็ตเปล่าในแนวนอน และเผาเป็นเวลา 4-5 วินาที โดยใช้ตะเกียงแอลกอฮอล์หลังจากนำแหล่งกำเนิดไฟออกไปแล้วจะดับภายใน 2 วินาที
|
||||
รายละเอียดทางเทคนิค
| คุณสมบัติทางแสง | ||||||
| ประเภทของออปติคัล ไฟเบอร์ |
การลดทอน | การฉีด แบนด์วิดท์ (OFL) |
กิริยาที่มีประสิทธิภาพ แบนด์วิดธ์ |
10 อีเธอร์เน็ต ลิงค์ ความยาว SX |
นาที.รัศมีโค้ง (มม.) |
|
| 1310nm/1550nm | 850/1300นาโนเมตร | 850nm | 850nm | |||
| ค่าปกติ (dB/km) | แม็กซ์มูลค่า (dB/km) | MHz·กม | MHz·กม | |||
| SM 9/125 | 0.36/0.22 | 0.4/0.3 | / | / | / | 16 |
| 850nm/1300nm | ||||||
| ค่าปกติ (เดซิเบล/กม.) |
แม็กซ์ค่า (เดซิเบล/กม.) |
|||||
| MM62.5/125 OM1 | 3.0/1.0 | 3.5/1.5 | ≥ 200/500 | / | / | 30 |
| MM50/125 OM2 | 3.0/1.0 | 3.5/1.5 | ≥ 500/500 | / | ≥ 150 | 30 |
| MM50/125 OM3 | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000 | ≥ 300 | 30 |
| MM50/125 OM4 | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≥ 550 | 30 |
| ข้อมูลจำเพาะของโครงสร้าง | ||||
| จำนวนไฟเบอร์ | น้ำหนัก (กก./กม.) | ความต้านแรงดึงที่อนุญาต ระยะยาว/ระยะสั้น N |
อนุญาตการต้านทานการกระแทก ระยะยาว/ระยะสั้น, N/100mm |
รัศมีโค้ง ไดนามิก/คงที่ mm |
| 6～36 | 239 | 400/1000 | 1,000/3000 | 20D/10D |
| 48～60 | 260 | 400/1000 | 1,000/3000 | 20D/10D |
| 72 | 277 | 400/1000 | 1,000/3000 | 20D/10D |
| 96 | 329 | 400/1000 | 1,000/3000 | 20D/10D |
