สายเคเบิลไฟเบอร์ออปติก TC rosh
,สายเคเบิลไฟเบอร์ออปติก TC 1300 nm
,ไฟเบอร์มัลติโหมด 1300nm om3
-
ความยาวคลื่นการกระจายตัวเป็นศูนย์1295-1320 นาโนเมตร
-
ความไม่ต่อเนื่องบางส่วน≤ 0.1 เดซิเบล
-
การลดทอนความไม่เท่าเทียมกัน≤ 0.1 เดซิเบล
-
เส้นผ่าศูนย์กลางแกน50±2.5 ไมโครเมตร
-
แกนที่ไม่เป็นวงกลม≤6.0 %
-
เส้นผ่าศูนย์กลางหุ้ม125±1 ไมโครเมตร
-
การทดสอบแรงดึง≥9.0 ไม่มี
-
พารามิเตอร์ความล้าแบบไดนามิก≥ 25
-
สถานที่กำเนิดประเทศจีน
-
ชื่อแบรนด์TC
-
หมายเลขรุ่นมัลติ OM3

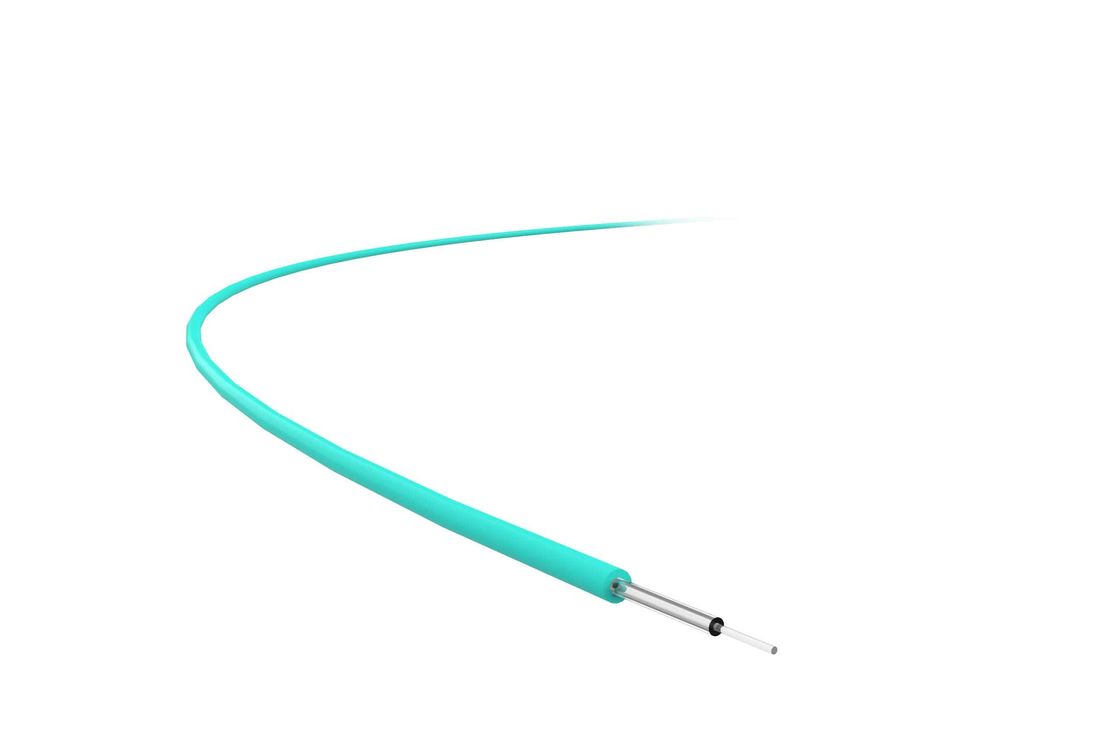

สายไฟเบอร์ออปติกดัชนีเกรด 1300nm Om3 Multimode Fiber
การประยุกต์ใช้ผลิตภัณฑ์
ไฟเบอร์ OM3 50/125μm เป็นประเภทมัลติโหมดดัชนีแบบให้คะแนนที่มี เส้นผ่านศูนย์กลางแกน 50μm และเส้นผ่านศูนย์กลางการหุ้ม 125μm.
เลเซอร์เปล่งแสงพื้นผิวโพรงแนวตั้ง (VCSEL) ได้รับการปรับปรุงอย่างครอบคลุมที่ความยาวคลื่น 850nn บนพื้นฐานของไฟเบอร์ OM2 และผ่านการทดสอบการหน่วงเวลาแบบ Differential Modal Delay (DMD) เพื่อให้ได้แบนด์วิดท์ที่สูงขึ้นและการลดทอนที่ต่ำกว่า และตระหนักถึงระยะทางสั้น ๆ สูง อัตราการส่งข้อมูล (ไฟเบอร์ OM3 รองรับ 10GBase-SR 300m, 40GBase-SR4 และ 100GBase-SR10 100m)
ไฟเบอร์นี้เหมาะสำหรับโครงสร้างต่างๆ ของสายไฟเบอร์ออปติก เช่น สายไฟเบอร์ออปติก, สายเคเบิลแบบเกลียวหลวม, สายเคเบิลไฟเบอร์ออปติกแบบ slotted core, สายเคเบิลไฟเบอร์ออปติกแบบท่อกลาง, สายเคเบิลไฟเบอร์ออปติกบัฟเฟอร์แบบแน่น เป็นต้น และเข้ากันได้กับอุปกรณ์อื่นๆ เส้นใยที่ใช้เทคโนโลยีการผลิตที่แตกต่างกัน
คุณสมบัติของสินค้า
ไฟเบอร์เหมาะสำหรับ ความยาวคลื่นปฏิบัติการ 850nn และ 1300nm;มันปรับเลเซอร์เปล่งแสงพื้นผิวโพรงแนวตั้ง (VCSEL) ให้เหมาะสมด้วยการลดทอนต่ำและแบนด์วิดธ์สูงสารเคลือบป้องกันและคุณสมบัติของกระจกมีประสิทธิภาพดีเยี่ยม
รายละเอียดทางเทคนิค
| คุณสมบัติทางแสง | เงื่อนไข | ค่า | หน่วย |
| การลดทอน | 850nm | ≤2.80 | เดซิเบล/กม. |
| 1300nm | ≤0.60 | เดซิเบล/กม. | |
| แบนด์วิดธ์การฉีด | 850nm | ≥200 | MHz.km |
| 1300nm | ≥500 | MHz.km | |
| รูรับแสงตัวเลข (NA) |
0.200 ±0.015
|
||
| ดัชนีการหักเหของแสงกลุ่ม | 850nm |
1.482
|
|
| 1300nm |
1.477
|
||
| ความยาวคลื่นการกระจายตัวเป็นศูนย์ |
1295-1320nm
|
||
| ความลาดเอียงเป็นศูนย์ |
1295nm -1300nm
|
≤0.001 | ps/(นาโนเมตร·กม.) |
|
1300nm-1320nm
|
≤0.11 | ps/(นาโนเมตร·กม.) | |
| Macrobend Loss, 100 วงกลม, รัศมี 37.5 มม. | 850nm | ≤0.50 | เดซิเบล |
| 1300nm | ≤0.50 | เดซิเบล | |
| การกระเจิงกลับ (1300nm) | เงื่อนไข | ค่า | หน่วย |
| ความไม่ต่อเนื่องบางส่วน | ≤0.1 | เดซิเบล | |
| การลดทอนความไม่เท่าเทียมกัน | ≤0.1 | เดซิเบล | |
| ค่าต่าง ๆ ของการกระเจิงสองทิศทางและการกระเจิงกลับ | ≤0.1 | เดซิเบล/กม. |
| คุณสมบัติทางเรขาคณิต | เงื่อนไข | ค่า | หน่วย |
| เส้นผ่าศูนย์กลางแกน |
50±2.5
|
μm | |
| แกนที่ไม่เป็นวงกลม | ≤6.0 | % | |
| เส้นผ่าศูนย์กลางหุ้ม | 125±1 | μm | |
| การหุ้มไม่หมุนเวียน | ≤2.0 | % | |
| แกน/ส่วนเบี่ยงเบนศูนย์กลางของศูนย์กลาง | ≤1.5 | μm | |
| เส้นผ่านศูนย์กลางเคลือบ | 245±10 | μm | |
| การเบี่ยงเบนศูนย์กลางการหุ้ม/การเคลือบผิว | ≤12.0 | μm |
| คุณสมบัติด้านสิ่งแวดล้อม (850nm และ 1300nm) | เงื่อนไข | ค่า | หน่วย |
| การลดทอนอุณหภูมิเพิ่มเติม | ≤0.15 | เดซิเบล/กม. | |
| การลดทอนเพิ่มเติมของวงกลมอุณหภูมิและความชื้น | ≤0.20 | เดซิเบล/กม. | |
| การลดทอนเพิ่มเติมของ Immersion Aging | ≤0.20 | เดซิเบล/กม. | |
| การลดทอนเพิ่มเติมของการทำความร้อนด้วยไฮโดรเทอร์มอล | ≤0.20 | เดซิเบล/กม. | |
| อายุความร้อนแห้ง | ≤0.20 | เดซิเบล/กม. |
| คุณสมบัติทางกล | เงื่อนไข | ค่า | หน่วย |
| การทดสอบแรงดึง | ≥9.0 | NS | |
| Macrobend การสูญเสียเพิ่มเติม | 850nm | ≤0.5 | เดซิเบล |
| แรงลอกผิวเคลือบ | ค่าเฉลี่ยทั่วไป | 1.4 | NS |
| มูลค่าสูงสุด | ≥1.3 ≤8.9 | NS | |
| พารามิเตอร์ความล้าแบบไดนามิก (Nd) | ≥25 | ||
