รายละเอียดสินค้า
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: TC
หมายเลขรุ่น: OM5 มัลติโหมด
เงื่อนไขการชำระเงินและการจัดส่ง
ความยาวคลื่นการกระจายตัวเป็นศูนย์: |
1295-1320 นาโนเมตร |
ความไม่ต่อเนื่องบางส่วน: |
≤ 0.1 dB |
การลดทอนความไม่ลงรอยกัน: |
≤ 0.1 dB |
เส้นผ่านศูนย์กลางแกน: |
50 ± 2.5 μm |
Core Non-Circularity: |
≤ 5.0 % |
Cladding Diameter: |
125±1 μm |
การทดสอบความตึงเครียด: |
≥ 9.0 n |
พารามิเตอร์ความเหนื่อยล้าแบบไดนามิก: |
≥ 25 |
ความยาวคลื่นการกระจายตัวเป็นศูนย์: |
1295-1320 นาโนเมตร |
ความไม่ต่อเนื่องบางส่วน: |
≤ 0.1 dB |
การลดทอนความไม่ลงรอยกัน: |
≤ 0.1 dB |
เส้นผ่านศูนย์กลางแกน: |
50 ± 2.5 μm |
Core Non-Circularity: |
≤ 5.0 % |
Cladding Diameter: |
125±1 μm |
การทดสอบความตึงเครียด: |
≥ 9.0 n |
พารามิเตอร์ความเหนื่อยล้าแบบไดนามิก: |
≥ 25 |
การใช้สินค้า

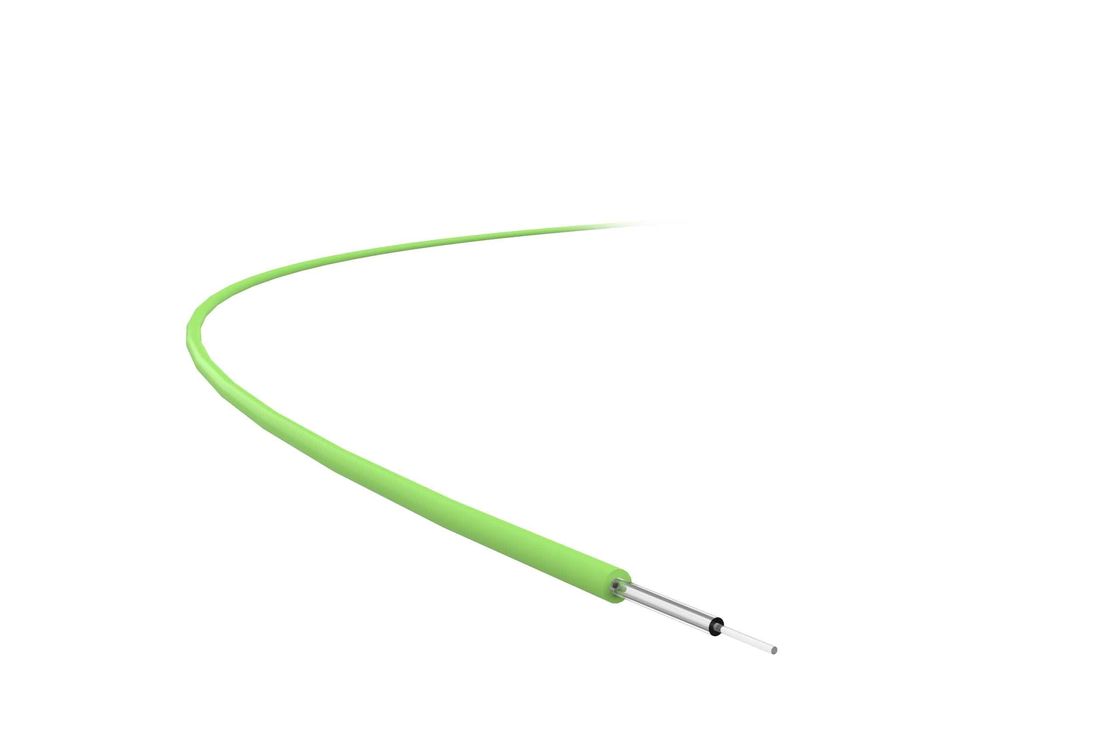

สายใย 50/125μm OM5 เป็นชนิด Multimode ที่มีอัตราการเรียงลําดับล่าสุดขนาดความกว้าง 50μm และความกว้าง 125μm.
ความต้องการความกว้างข่ายแบบมีประสิทธิภาพ (EMB) ของ 953nm ได้เพิ่มขึ้น OM5 ที่รู้จักกันในฐานะเส้นใยย่อยข่ายขยาย (WBMMF) รองรับการส่ง 150mโดยใช้เทคโนโลยี SWDM (ที่ 850nm, 880nm, 910nm และความยาวคลื่น 940nm)
ลักษณะสินค้า
สายใยนี้เหมาะสําหรับ850nm, 880nm, 910nmและ 940nm (SWDM) ความยาวคลื่นการทํางานและ1300nm ความอ่อนแอต่ําและความกว้างแบนด์ความสูงของมันถูกปรับปรุงให้ดีที่สุดสําหรับการส่ง IEEE802.3z Gigabit Ethernet และการป้องกันเคลือบและคุณสมบัติกระจกของมันได้รับความสุขผลงานดีมาก
รายละเอียดทางเทคนิค
| คุณสมบัติทางแสง | เงื่อนไข | ข้อมูล | หน่วย |
| การอ่อนแอ | 850nm | ≤ 230 | dB/km |
| 953nm | ≤ 1.70 | dB/km | |
| 1300nm | ≤0.60 | dB/km | |
| ความกว้างแบนด์วิทของเครื่องฉีด | 850nm | ≥3500 | MHz.km |
| 953nm | ≥1850 | MHz.km | |
| 1300nm | ≥ 500 | MHz.km | |
| ความยาวของ 400Gb/s Ethernet | 150 | m | |
| อุปกรณ์ประกอบการ | 0.200 ± 0015 | ||
| อัตราการหักของกลุ่ม | 850nm | 1.482 | |
| 1300nm | 1.477 | ||
| ความยาวคลื่นระบายศูนย์ | 1295-1320nm | ||
| ความชันการกระจายที่ศูนย์ | 1295nm -1300nm | ≤0.001 | ps/(nm·km) |
| 1300nm-1320nm | ≤0.11 | ps/(nm·km) | |
| การสูญเสีย Macrobend, 2 วงกลม, ระยะ 15 มม. | 850nm | ≤0.10 | dB |
| 1300nm | ≤0.11 | dB | |
| การกระจายกลับ (1300nm) | เงื่อนไข | มูลค่า | หน่วย |
| การตัดขาดบางส่วน | ≤0.1 | dB | |
| การอ่อนแอ ความไม่เหมือนกัน | ≤0.1 | dB | |
| ค่าที่แตกต่างกันของสองทิศทางและการกระจายกลับ | ≤0.1 | dB/km |
| คุณสมบัติทางกณิตศาสตร์ | เงื่อนไข | มูลค่า | หน่วย |
| กว้างของแกน |
50±25
|
μm | |
| ความไม่เป็นวงกลมของแกน | ≤ 50 | % | |
| กว้างคลุม | 125±1 | μm | |
| การเคลือบไม่เป็นวงกลม | ≤ 20 | % | |
| ความเบี่ยงเบนของความเข้มข้นของแกน / ผนัง | ≤ 1.5 | μm | |
| กว้างเคลือบ | 245±10 | μm | |
| ความเบี่ยงเบนของความเข้มข้นของแผ่นเคลือบ / การเคลือบ | ≤ 120 | μm |
| คุณสมบัติสิ่งแวดล้อม (850nm และ 1300nm) | เงื่อนไข | มูลค่า | หน่วย |
| การลดความร้อนเพิ่มเติม | ≤0.1 | dB/km | |
| การลดความร้อนและความชื้นเพิ่มเติม | ≤0.1 | dB/km | |
| การ ลด อาการ อายุ ด้วย การ ละลาย | ≤0.20 | dB/km | |
| การลดความหนาแน่นเพิ่มเติมของการทําความร้อนด้วยน้ําร้อน | ≤0.20 | dB/km | |
| การ ปราศจากความร้อน | ≤0.20 | dB/km |
| คุณสมบัติทางกล | เงื่อนไข | มูลค่า | หน่วย |
| การทดสอบความเครียด | ≥90 | N | |
| การสูญเสียเพิ่มเติมของ Macrobend | 850nm | ≤0.5 | dB |
| ความแรงในการถอดเคลือบ | ค่าเฉลี่ยทั่วไป | 1.4 | N |
| ค่าสูงสุด | ≥1.3 ≤8.9 | N | |
| ปริมาตรความเหนื่อยแบบไดนามิก (Nd) | ≥ 25 | ||
