สายเคเบิลไฟเบอร์ออปติกกลางหลอดเดียว / มัลติโหมดกลางแจ้งไฟเบอร์ออปติกเคเบิ้ลแอพลิเคชัน
สายเคเบิลใยแก้วนำแสงกลางส่วนใหญ่จะใช้สำหรับการเชื่อมต่อไฟเบอร์กลางแจ้งพร้อมกับการสร้างเครือข่ายแอพพลิเคชั่นแกนหลักและลิงค์บริดจ์

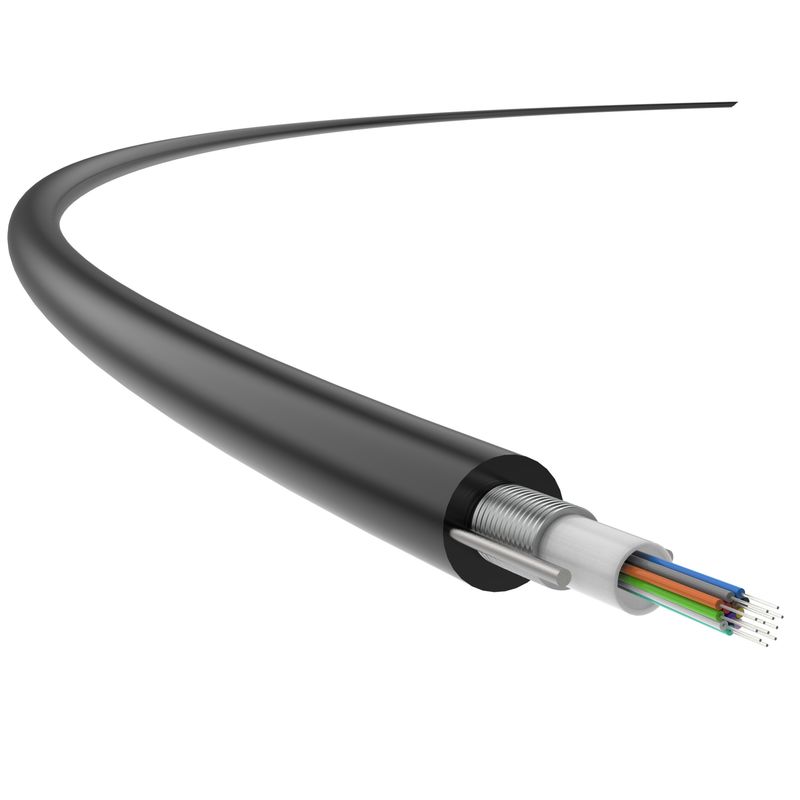

ภายในสายท่อกลาง เส้นใย 250µm (โหมดเดียวหรือหลายโหมด) ติดตั้งอยู่ในท่อหลวมที่ทำจากวัสดุโพลีเอสเตอร์โมดูลัสสูง
ท่อที่บรรจุสารกันน้ำ หุ้มเกราะ PSP เคลือบโครเมียมสองชั้นระหว่างเกราะและท่อ ใช้วัสดุกั้นน้ำเพื่อให้สายกันน้ำเข้าได้ลวดเหล็กขนานสองเส้นวางอยู่ที่ทั้งสองด้านของแกนสายเคเบิล จากนั้นจึงอัดปลอกหุ้มโพลีเอทิลีน (PE) ทับไว้
คุณสมบัติของสินค้า
มาตรฐานการสมัคร
หลา/ที 769;IEC 60793;ISO/IEC11801
สี รหัส |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
สีน้ำเงิน | ส้ม | เขียว | สีน้ำตาล | กระดานชนวน | สีขาว | สีแดง | สีดำ | สีเหลือง | สีม่วง | ดอกกุหลาบ | อควา |
รหัสสี (2-24 คอร์) | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
สีน้ำเงิน | ส้ม | เขียว | สีน้ำตาล | กระดานชนวน | สีขาว | สีแดง | สีดำ | สีเหลือง | สีม่วง | ดอกกุหลาบ | อควา | |
13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | |
แหวนสีน้ำเงิน + สี | วงแหวนสีส้ม + สี | สีเขียว + แหวนสี | สีน้ำตาล + แหวนสี | หินชนวน + แหวนสี | แหวนสีขาว + สี | แหวนสีแดง + สี | แหวนสีดำ + สี | สีเหลือง + แหวนสี | สีม่วง + แหวนสี | กุหลาบ + แหวนสี | อควา + แหวนสี |
เปลวไฟ ความต้านทาน |
มาตรฐานความไวไฟสำหรับสายเดี่ยว: | กิกะไบต์/ที 18380.12- 2008 |
มาตรฐานความไวไฟสำหรับสายไฟแบบมัด: | กิกะไบต์/ที 18380.35- 2008 |
แจ็คเก็ต: ลอกสายเคเบิลยาว 50 มม. ออก วางแจ็คเก็ตเปล่าในแนวนอน และเผาเป็นเวลา 4-5 วินาที โดยใช้ตะเกียงแอลกอฮอล์หลังจากนำแหล่งกำเนิดไฟออกไปแล้วจะดับภายใน 2 วินาที
|
รายละเอียดทางเทคนิค
คุณสมบัติทางแสง | ||||||
ประเภทของออปติคัล ไฟเบอร์ |
การลดทอน | ฉีด แบนด์วิดท์ (OFL) |
กิริยาที่มีประสิทธิภาพ แบนด์วิดธ์ |
10 อีเธอร์เน็ต ลิงค์ ความยาว SX |
นาที.รัศมีโค้ง (มม.) |
|
1310nm/1550nm | 850/1300nm | 850nm | 850nm | |||
ค่าปกติ (dB/km) | แม็กซ์มูลค่า (dB/km) | MHz·กม | MHz·กม | |||
SM 9/125 | 0.36/0.22 | 0.4/0.3 | / | / | / | 16 |
850nm/1300nm | ||||||
ค่าปกติ (เดซิเบล/กม.) |
แม็กซ์ค่า (เดซิเบล/กม.) |
|||||
MM62.5/125 OM1 | 3.0/1.0 | 3.5/1.5 | ≥ 200/500 | / | / | 30 |
MM50/125 OM2 | 3.0/1.0 | 3.5/1.5 | ≥ 500/500 | / | ≥ 150 | 30 |
MM50/125 OM3 | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000 | ≥ 300 | 30 |
MM50/125 OM4 | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≥ 550 | 30 |
ข้อมูลจำเพาะของโครงสร้าง | ||||
ชื่อ | วัสดุ | พารามิเตอร์ | การกำหนดค่า (2-12 คอร์) | การกำหนดค่า (13-24 คอร์) |
หลอดหลวม | PBT | เส้นผ่านศูนย์กลางภายนอก | 2.5±0.1mm | 3.0±0.1mm |
ความหนา | 0.40±0.05 มม. | 0.45±0.05 มม. | ||
สมาชิกความแข็งแกร่ง | ลวดเหล็กฟอสเฟต | เส้นผ่านศูนย์กลาง | 1.0 มม.*2 | 1.0 มม.*2 |
สายพานเหล็กผสมพลาสติก | PSP/EGE | ความหนา | 0.205mm | 0.205mm |
เสื้อนอกลวดเหล็ก | GYXTW: PE GYXTZW: LSZH |
นาที.ระยะห่างระหว่างเสื้อนอกกับลวดเหล็ก | ≥0.8mm | ≥0.8mm |
เสื้อนอกไฟเบอร์ออปติก | GYXTW:PE GYXTZW:LSZH |
เส้นผ่านศูนย์กลางภายนอก | ∮7.3±0.3mm | ∮7.8±0.3mm |
ช่วงอุณหภูมิสำหรับเสื้อนอก | -40℃~+60℃ | การลดทอนเพิ่มเติมที่ 20 ℃ | ≤0.1 |
คุณสมบัติทางกล | |||
ไม่. | ชื่อ | ความต้องการ | |
1 | ความต้านแรงดึงที่อนุญาต, N | ช่วงเวลาสั้น ๆ | 1500 |
ระยะยาว | 600 | ||
2 | อนุญาตการต้านทานการกระแทก N/100mm | ช่วงเวลาสั้น ๆ | 1000 |
ระยะยาว | 300 | ||
3 | รัศมีการโค้งงอ mm | คงที่ | 10D |
พลวัต | 20D | ||
4 | การซึมผ่านของน้ำ | สอดคล้องกับ YD/T 769-2018 |
