สายเคเบิล Cat 6A, สายเคเบิลเครือข่าย CAT6A, สายเคเบิล FTP CAT6A, สายเคเบิลอีเทอร์เน็ต CAT 6A
สามารถใช้กับการเดินสายในแนวนอน โดยเป็นส่วนหนึ่งของระบบเคเบิลโทรคมนาคมที่ต่อจากเต้ารับโทรคมนาคมในพื้นที่ทำงานไปยังแผงแพทช์ในห้องกระจายสัญญาณ และในสายเคเบิลในที่อยู่อาศัยที่ต่อจากเต้ารับโทรคมนาคมของผู้ใช้ไปยังแผงแพตช์
คุณสมบัติของสินค้า

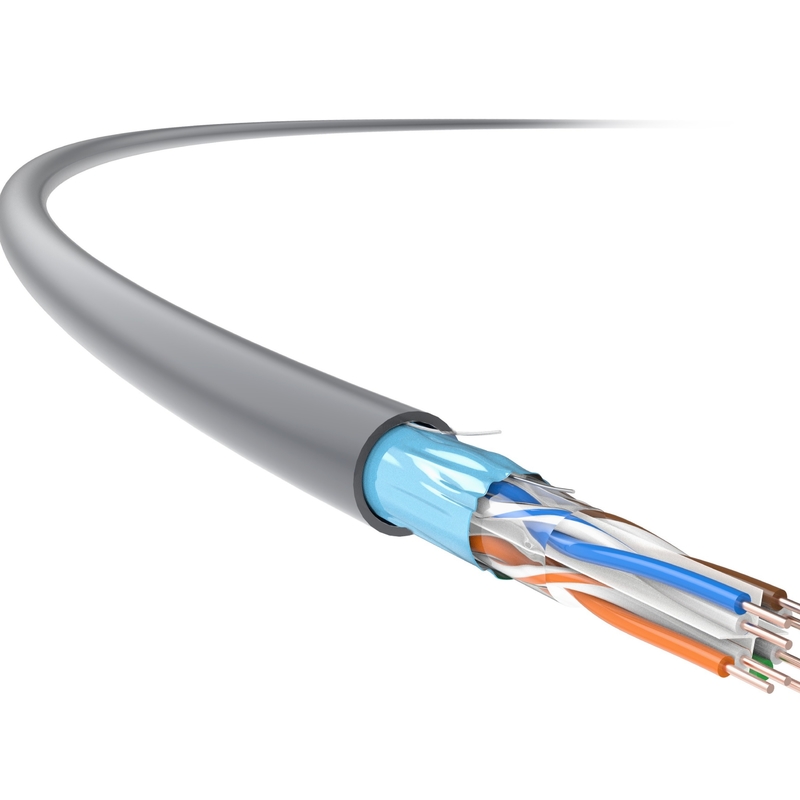

TC's Cat 6A, 23 AWG, 4-pair, U/FTP สายเคเบิลภายในอาคารหุ้มฉนวนcross-type spline และโล่อลูมิเนียมฟอยล์โดยรวมปรับให้เหมาะสมเพื่อปรับปรุงตัวบ่งชี้ทางเทคนิคอย่างมาก รวมถึง Attenuation, NEXT และ ANEXT ซึ่งเกินพารามิเตอร์ที่ระบุในมาตรฐาน GB/T 18015.5 (IEC 61156-5)
มันมีประโยชน์อย่างยิ่งในบางอย่างสภาพแวดล้อมทางแม่เหล็กไฟฟ้าที่รุนแรงที่ต้องการการส่งผ่านสายเคเบิลความเร็วสูงและเสถียร
ในขณะเดียวกันก็ทำหน้าที่ตามข้อกำหนดสำหรับการส่งข้อมูลสูงในศูนย์ข้อมูล และการเดินสายแบบมีโครงสร้างในอาคารใหม่
มาตรฐานการสมัคร
TIA/EIA568-C.2
รายละเอียดทางเทคนิค
ประสิทธิภาพการส่ง | Cat.6A | ที.ซี | |||||
ความถี่ (MHz) | 4 | 31.25 น | 62.5 | 100 | 300 | 500 | 600 |
การลดทอน IL (dB/100M) | 3.5 | 10.1 | 14.4 | 18.2 | 28 | 35.4 | 41.4 |
ใกล้ End Crosstalk Attenuation (NEXT, dB) | 100.1 | 88.7 | 83 | 80.1 | 70.4 | 59.6 | 58.6 |
กำลังไฟ NEXT และ PS NEXT (dB) | 90.4 | 87.1 | 80.4 | 78.6 | 68.9 | 57.8 | 56.2 |
การลดทอนครอสทอล์คระยะไกลระดับเท่ากัน (ACR-F, dB) | 95.8 | 91.5 | 87 | 84.1 | 76.4 | 71.6 | 72.6 |
กำลังไฟ ACR-F และ PS ACR-F (dB) | 91.4 | 88.1 | 85.4 | 86.3 | 76.9 | 69.1 | 67.9 |
การสูญเสียผลตอบแทน (RL, dB) | 40.9 | 41.3 | 37.9 | 35 | 30.7 | 22.7 | 19.7 |
หมายเหตุ: ค่าที่แสดงในตารางด้านบนโดยทั่วไปวัดตามมาตรฐาน IEC 61156-9
ข้อมูลจำเพาะทางกายภาพ | |
ขนาดตัวนำ (ค่าเล็กน้อย) |
4×2×0.57 (AWG23)
|
เส้นผ่านศูนย์กลางภายนอกของสายเคเบิล (ขนาดเกลียว ค่า) |
7.3มม
|
น้ำหนัก (305m พร้อมแพ็คเกจ ค่าเล็กน้อย) |
18กก
|
คุณสมบัติทางไฟฟ้า | |
ความต้านทานไฟฟ้ากระแสตรง (20 ℃) |
93.8Ω/กม
|
ความจุของโลก | ≦ 5.6 nF/100m (@1kHz) |
ความต้านทานลักษณะเฉพาะ 100MHz |
100Ω±15Ω
|
คุณสมบัติทางกล | |
รัศมีโค้งต่ำสุด (ไดนามิก) |
29 มม
|
รัศมีโค้งต่ำสุด (คงที่) |
58 มม
|
ความตึงในการติดตั้งสูงสุด |
100N
|
ความสามารถในการป้องกันการอัดขึ้นรูป | 1000N/10ซม |
ความไวไฟ (LSZH) | |
ความต้านทานเปลวไฟ (ของสายเดี่ยว) | GB/T 18380.12 (IEC 60332-1-2) |
ความต้านทานเปลวไฟ (ของสายมัด) | GB/T 18380.35 (IEC 60332-3-24) |
ความหนาแน่นของควัน | GB/T 17651 (IEC 61034-1/-2) |
ก๊าซฮาโลเจนที่เป็นอันตราย | GB/T 17650.1/.2 (IEC 60754-1/-2) |
