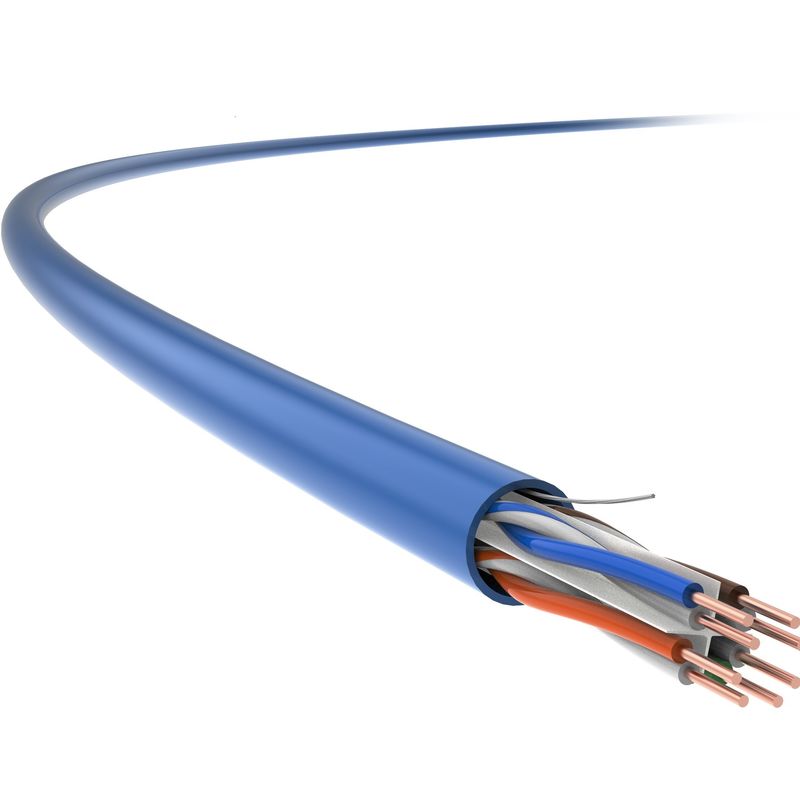

สายเคเบิลเครือข่าย UTP Cat 6, สายเคเบิลอีเทอร์เน็ต, สายเคเบิล CAT6 แอพพลิเคชั่น
สามารถใช้กับการเดินสายในแนวนอน โดยเป็นส่วนหนึ่งของระบบเคเบิลโทรคมนาคมที่ต่อจากเต้ารับโทรคมนาคมในพื้นที่ทำงานไปยังแผงแพทช์ในห้องกระจายสัญญาณ และในสายเคเบิลในที่อยู่อาศัยที่ต่อจากเต้ารับโทรคมนาคมของผู้ใช้ไปยังแผงแพตช์
คุณสมบัติของสายเคเบิล TC CAT6 UTP
Cat6 Plus ของ TC,23 เอดับเบิลยูจี, สายเคเบิลในอาคารแบบไม่มีฉนวนหุ้ม 4 คู่ ใช้สไปลน์ชนิดกากบาทที่ยอดเยี่ยมเมื่อเปรียบเทียบกับสายเคเบิล Cat6 ที่ไม่หุ้มฉนวนยี่ห้อ TC อื่นๆ สายเคเบิลนี้ได้รับการปรับให้เหมาะสมเพื่อเพิ่มตัวบ่งชี้ทางเทคนิคอย่างมาก รวมถึง Attenuation และ NEXT ซึ่งเกินพารามิเตอร์ที่ระบุในมาตรฐาน GB/T 18015.5 (IEC 61156-5) และรับประกันการส่งสายเคเบิลความเร็วสูงและเสถียร
มาตรฐานการสมัคร
TIA/EIA568-C.2
รายละเอียดทางเทคนิค
ประสิทธิภาพการส่ง | มาตรฐาน | ที.ซี | |||||
ความถี่ (MHz) | 4 | 31.25 น | 62.5 | 100 | 200 | 250 | 350 |
การลดทอน IL (dB/100M) | 3.2 | 10.5 | 14.7 | 20.5 | 28.5 | 32.9 | 41 |
ใกล้ End Crosstalk Attenuation (NEXT, dB) | 86.7 | 70 | 67.3 | 67.7 | 55.9 | 59.8 | 55.2 |
กำลังไฟ NEXT และ PS NEXT (dB) | 78 | 63.3 | 57.4 | 61.2 | 54.3 | 51.9 | 46.9 |
การลดทอนครอสทอล์คระยะไกลระดับเท่ากัน (ACR-F, dB) | 77 | 78.9 | 84.5 | 83.8 | 84.9 | 62.9 | 60 |
กำลังไฟ ACR-F และ PS ACR-F (dB) | 72.8 | 62.8 | 72.4 | 70.9 | 69.7 | 62.3 | 58.9 |
การสูญเสียผลตอบแทน (RL, dB) | 32.8 | 38.6 | 32.8 | 38.6 | 32.5 | 26.3 | 22.5 |
ข้อมูลจำเพาะทางกายภาพ | |
ขนาดตัวนำ (ค่าเล็กน้อย) | 4×2×0.57 (AWG23) |
เส้นผ่านศูนย์กลางภายนอกของสายเคเบิล (ขนาดเกลียว ค่า) |
6.2มม |
น้ำหนัก (305m พร้อมแพ็คเกจ ค่าเล็กน้อย) |
14กก |
คุณสมบัติทางไฟฟ้า | |
ความต้านทานไฟฟ้ากระแสตรง (20 ℃) | 93.8Ω/กม |
ความจุของโลก | ≦ 5.6 nF/100m (@1kHz) |
อิมพีแดนซ์ลักษณะเฉพาะ 100MHz | 100Ω±15Ω |
คุณสมบัติทางกล | |
ความสามารถในการป้องกันการอัดขึ้นรูป | 1000N/10ซม |
ความสามารถในการป้องกันการกระแทก | ≥ 10 ครั้ง |
ช่วงอุณหภูมิการติดตั้ง | -0 ℃ ~ + 40 ℃ |
ช่วงอุณหภูมิในการทำงาน | -20℃ ~+75℃ |
ความไวไฟ (พีวีซี) | |
พีวีซีทนไฟ | GB/T 18380.12 (IEC 60332-1-2) |
คะแนนไฟ CM | UL 1581 |
