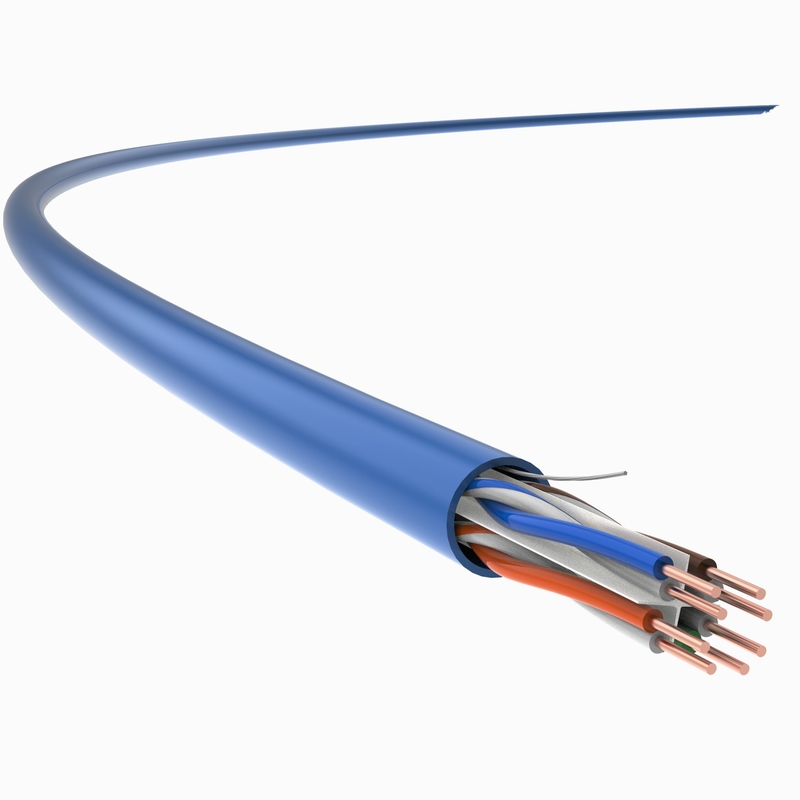

สายเคเบิล Cat 6, สายเคเบิลเครือข่าย UTP Cat 6, ทองแดงเปลือย, 24AWG, 0.53 มม., แจ็คเก็ต PVC, การใช้งานในอาคาร
สามารถใช้กับการเดินสายในแนวนอน โดยเป็นส่วนหนึ่งของระบบเคเบิลโทรคมนาคมที่ต่อจากเต้ารับโทรคมนาคมในพื้นที่ทำงานไปยังแผงแพทช์ในห้องกระจายสัญญาณ และในสายเคเบิลในที่อยู่อาศัยที่ต่อจากเต้ารับโทรคมนาคมของผู้ใช้ไปยังแผงแพตช์
ซีรีส์ UTP-13/23 ของ TC ซึ่งเป็นระบบสายเคเบิลแบบไม่มีการหุ้มฉนวน Cat 6 ภายในอาคารได้ลงทุนในตัวนำ AWG24 ใหม่ที่มีเส้นผ่านศูนย์กลางเล็กลง.
คุณสมบัติของสินค้า
TC's Cat 6, 24 AWG, 4 คู่, สายเคเบิลภายในอาคารที่ไม่มีฉนวนหุ้มcross-type spline ที่ยอดเยี่ยมได้รับการเพิ่มประสิทธิภาพเพื่อปรับปรุงตัวบ่งชี้ทางเทคนิคอย่างมาก ซึ่งรวมถึง Attenuation และ NEXT ซึ่งเกินพารามิเตอร์ที่ระบุในมาตรฐาน GB/T 18015.5 (IEC 61156-5) และรับประกันการส่งสายเคเบิลความเร็วสูงและเสถียร
ขนาดที่เล็กลงช่วยให้สร้างสนามได้ง่ายขึ้นในขณะเดียวกันก็ปฏิบัติตามข้อกำหนดสำหรับการรับส่งสัญญาณสูงในศูนย์ข้อมูลและการวางสายเคเบิลที่มีโครงสร้างในอาคารใหม่
มาตรฐานการสมัคร
GB/T 18233 (ISO/IEC 11801);กิกะไบต์ 50311;TIA/EIA568-C.2
รายละเอียดทางเทคนิค
ประสิทธิภาพการส่ง | Cat.6 | ที.ซี | |||||
ความถี่ (MHz) | 4 | 31.25 น | 62.5 | 100 | 200 | 250 | 350 |
การลดทอน IL (dB/100M) | 3.2 | 9.5 | 13.7 | 17.5 น | 23.1 | 27.9 | 31 |
ใกล้ End Crosstalk Attenuation (NEXT, dB) | 94.7 | 63.2 | 67.3 | 62.7 | 63.9 | 55.8 | 48.2 |
กำลังไฟ NEXT และ PS NEXT (dB) | 78 | 63.3 | 67.4 | 61.2 | 54.3 | 52.9 | 50.9 |
การลดทอนครอสทอล์คระยะไกลระดับเท่ากัน (ACR-F, dB) | 77 | 78.9 | 84.5 | 83.8 | 84.9 | 70.5 | 60.9 |
กำลังไฟ ACR-F และ PS ACR-F (dB) | 72.8 | 62.8 | 72.4 | 70.9 | 69.7 | 65.3 | 60.3 |
การสูญเสียผลตอบแทน (RL, dB) | 32.8 | 38.6 | 32.8 | 38.6 | 32.5 | 27.8 | 25.3 |
หมายเหตุ: ค่าที่แสดงในตารางด้านบนโดยทั่วไปวัดตามมาตรฐาน IEC 61156-9
คุณสมบัติทางไฟฟ้า | |
ความต้านทานไฟฟ้ากระแสตรง (20 ℃) |
95Ω/กม
|
ความจุของโลก | ≦ 5.6 nF/100m (@1kHz) |
ความต้านทานลักษณะเฉพาะ 100MHz |
100Ω±15Ω
|
การสูญเสียการแปลงตามขวาง (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
เบ้ล่าช้า | 25ns/100m |
วุฒิสภา |
65%
|
จ่ายไฟผ่านอีเทอร์เน็ต (POE) | Enhanced Power Over Ethernet ภายใต้ IEEE 802.3at |
คุณสมบัติทางกล | |
รัศมีโค้งต่ำสุด (ไดนามิก) |
24มม
|
รัศมีโค้งต่ำสุด (คงที่) |
48มม
|
ความตึงในการติดตั้งสูงสุด |
100N
|
ความสามารถในการป้องกันการอัดขึ้นรูป | 1000N/10ซม |
ความสามารถในการป้องกันการกระแทก | ≥ 10 ครั้ง |
ช่วงอุณหภูมิการติดตั้ง | -0 ℃ ~ + 40 ℃ |
ช่วงอุณหภูมิในการทำงาน | -20℃ ~+75℃ |
ความไวไฟ (พีวีซี) | |
พีวีซีทนไฟ | GB/T 18380.12 (IEC 60332-1-2) |
คะแนนไฟ CM | UL 1581 |
