รายละเอียดสินค้า
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: TC
ได้รับการรับรอง: UL, RoSH, REACH, CE
หมายเลขรุ่น: UTP-15-5E-4P-AF
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50 กล่อง
ราคา: negotiable
รายละเอียดการบรรจุ: บรรจุสมุทร
เงื่อนไขการชำระเงิน: Wester N Union, T / T, L / C, MoneyGram
ประเภท: |
สาย Cat5e U/UTP |
วัสดุแจ็คเก็ต: |
PVC |
การกันความร้อน: |
เอชดีพีอี |
วัสดุตัวนำ: |
99.99% ก่อนคริสต์ศักราช |
ตัวนำ OD: |
24 เอดับเบิลยูจี |
ริปคอร์ด: |
ใช่ |
สายเดรน: |
ไม่ |
มาตรฐาน: |
GB/T 18233 (ISO/IEC 11801); GB/T 18233 (ISO/IEC 11801); GB 50311; กิกะไบต์ 5 |
ประเภท: |
สาย Cat5e U/UTP |
วัสดุแจ็คเก็ต: |
PVC |
การกันความร้อน: |
เอชดีพีอี |
วัสดุตัวนำ: |
99.99% ก่อนคริสต์ศักราช |
ตัวนำ OD: |
24 เอดับเบิลยูจี |
ริปคอร์ด: |
ใช่ |
สายเดรน: |
ไม่ |
มาตรฐาน: |
GB/T 18233 (ISO/IEC 11801); GB/T 18233 (ISO/IEC 11801); GB 50311; กิกะไบต์ 5 |

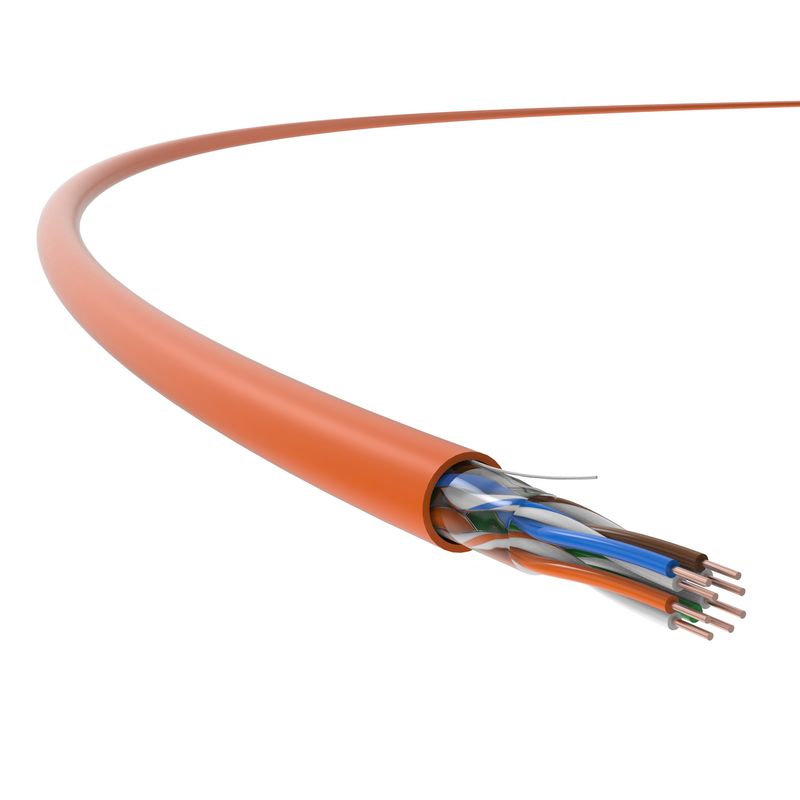

UTP Cat 5e Cable, Cat 5e Network Cable, Cat 5e Ethernet Cable การใช้งาน
มันสามารถนําไปใช้ในสายไฟฟ้าแนวราบ เป็นส่วนของระบบความปลอดภัยดิจิตอลของอาคารที่ยืดจากพื้นที่ทํางาน (กล้องถ่ายภาพ เป็นต้น)) ติดต่อทางโทรคมนาคมกับแผ่นพลาชในห้องจัดส่ง.
ในฐานะส่วนสําคัญของระบบความปลอดภัยดิจิทัล การเชื่อมสายไฟฟ้าแบบแนวราบต้องการความน่าเชื่อถือและความเข้ากันได้สูงขึ้น
UTP-15 ซีรี่ย์ของ TC, ระบบการเชื่อมต่อระบบความปลอดภัยภายในความถี่การทดสอบสูงสุด 100MHZ.
ในขณะเดียวกัน มันสนับสนุน100 การใช้งาน Base-T/1G Base-T และ POE/POE+ ระยะยาว.
ลักษณะสินค้า
TC's 24 AWG, 4-pair, cable ความปลอดภัยภายในที่ไม่ปกปิดมีกว้างน้อยกว่า, ปรับปรุงให้ดีที่สุดเพื่อปรับปรุงตัวชี้วัดทางเทคนิคอย่างมาก, รวมถึง Attenuation และ NEXT. มันตอบสนองความต้องการของมาตรฐาน Q TC J1.1-2018 โดย Shanghai Tiancheng Communication Technology Corp.และ "มาตรฐานเคเบิลความปลอดภัย" (ชื่อชั่วคราวโดยกระทรวงความมั่นคงสาธารณะ
สายเคเบิลให้ความมั่นคงในการส่งสายเคเบิลความเร็วสูง และใช้เป็นหลักในการเฝ้าระวังวีดีโอ การควบคุมการเข้าถึง
มาตรฐานการใช้งาน
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C2
รายละเอียดทางเทคนิค
| ประสิทธิภาพของเครื่องส่ง | ประเภท 5E | TC | |||||
| ความถี่ (MHz) | 4 | 10 | 20 | 31.25 | 62.5 | 100 | 150 |
| IL ความอ่อนแอ (dB/100M) | 3.8 | 6.1 | 11 | 15.8 | 17.9 | 20 | 23.6 |
| การลดความรุนแรงของเสียงข้ามสายใกล้ปลาย (NEXT, dB) | 80 | 77 | 61.1 | 58.2 | 62 | 66.3 | 47.7 |
| Next Power และ PS NEXT (dB) | 68.8 | 60.3 | 52.9 | 50.5 | 46.9 | 41.9 | 40.1 |
| การลดความรุนแรงของเสียงข้ามเสียงระดับเท่ากัน (ACR-F, dB) | 82.2 | 72.7 | 76.3 | 75.7 | 69.6 | 71.3 | 68.7 |
| ความแรง ACR-F และ PS ACR-F (dB) | 68.7 | 64.2 | 69.5 | 69.2 | 66.5 | 61 | 56.3 |
| ความสูญเสียการกลับ (RL, dB) | 46 | 66.6 | 37.5 | 41.5 | 36.9 | 32.2 | 28.9 |
หมายเหตุ: ค่าที่สะท้อนอยู่ในตารางด้านบนมักจะวัดตาม IEC 61156-9.
| รายละเอียดทางกายภาพ | |
| ขนาดของตัวนํา (มูลค่านาม) |
4×2×0.48 (AWG24)
|
| กว้างภายนอกของสายไฟฟ้า (ชื่อ) ค่า) |
5.0 มม.
|
| น้ําหนัก (305m, พร้อมแพคเกจ, ค่าเฉพาะ) |
9 กิโลกรัม
|
| คุณสมบัติไฟฟ้า | |
| ความต้านทาน DC (20°C) |
100Ω/km
|
| ความจุของโลก | 5.6 nF/100m (@ 1kHz) |
| อุปทานเฉพาะ 100MHz |
100Ω±15Ω
|
| ความสูญเสียจากการแปลงข้าม (TCL) |
≥ 50dB-10×lgf (4-100MHz)
|
| การชะลอสก์ |
ไม่จําเป็น
|
| NVP |
69%
|
| พลังงานผ่านอีเทอร์เน็ต (POE) | การขยายพลังงานผ่านอีเทอร์เน็ตตาม IEEE 802.3at |
| คุณสมบัติทางกล | |
| วงจรโค้งขั้นต่ํา (แบบไดนามิก) |
20 มม.
|
| วงจรโค้งขั้นต่ํา (สถิติ) |
40 มม.
|
| ความตึงเครียดสูงสุดของอุปกรณ์ |
100N
|
| ความสามารถป้องกันการบด | 1000N/10cm |
| ความสามารถต่อต้านการกระแทก | ≥ 10 ครั้ง |
| ระยะอุณหภูมิการติดตั้ง | -0°C ~+40°C |
| ระยะอุณหภูมิการทํางาน |
-20°C ~ +75°C
|
| ความเปราะบางต่อไฟ (PVC) | |
| ความทนทานต่อไฟของ PVC | GB/T 18380.12 (IEC 60332-1-2) |
| ระดับไฟ CM/CMR | UL 1581 |
| ความสามารถในการเผาไหม้ (LSZH) | |
| ความต้านทานไฟ (ของสายเดียว) | GB/T 18380.12 (IEC 60332-1-2) |
| ความหนาแน่นของควัน | GB/T 17651 (IEC 61034-1/-2) |
| ก๊าซฮาโลเจนอันตราย | GB/T 17650.1/.2 (IEC 60754-1/-2) |
