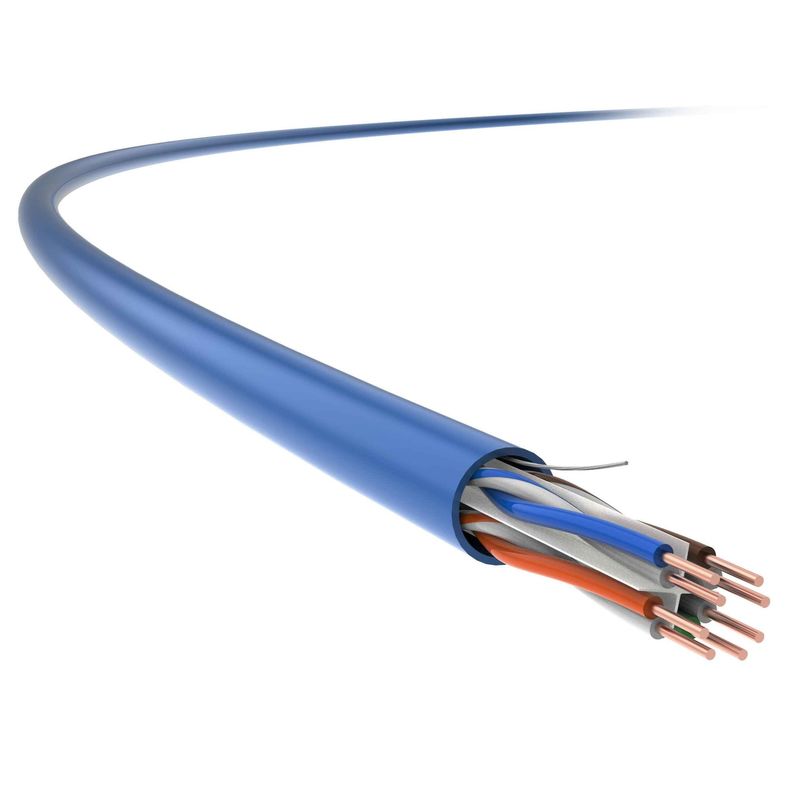

สายเคเบิล Cat 6, สายเคเบิล Cat 6 ในอาคาร, สายเคเบิลเครือข่าย Cat 6, สายเคเบิล Ethernet Cat 6, สายเคเบิล UTP Cat 6
สามารถใช้กับการเดินสายในแนวนอน โดยเป็นส่วนหนึ่งของระบบเคเบิลโทรคมนาคมที่ต่อจากเต้ารับโทรคมนาคมในพื้นที่ทำงานไปยังแผงแพทช์ในห้องกระจายสัญญาณ และในสายเคเบิลในที่อยู่อาศัยที่ต่อจากเต้ารับโทรคมนาคมของผู้ใช้ไปยังแผงแพตช์
คุณสมบัติของสินค้า
ใช้ Cat 6 ของ TC, 23 AWG, สายเคเบิลในอาคารที่ไม่มีการหุ้มฉนวนcross-type spline ที่ยอดเยี่ยมได้รับการเพิ่มประสิทธิภาพเพื่อปรับปรุงตัวบ่งชี้ทางเทคนิคอย่างมาก รวมถึง Attenuation และ NEXT ซึ่งเกินค่าพารามิเตอร์ที่ระบุในมาตรฐาน GB/T 18015.5 (IEC 61156-5) และรับประกันการส่งสายเคเบิลความเร็วสูงและเสถียร
ในขณะเดียวกันก็ปฏิบัติตามข้อกำหนดสำหรับการรับส่งสัญญาณสูงในศูนย์ข้อมูลและการวางสายเคเบิลที่มีโครงสร้างในอาคารใหม่
มาตรฐานการสมัคร
TIA/EIA568-C.2
รายละเอียดทางเทคนิค
ประสิทธิภาพการส่ง | Cat.6 | ที.ซี | |||||
ความถี่ (MHz) | 4 | 31.25 น | 62.5 | 100 | 200 | 250 | 350 |
การลดทอน IL (dB/100M) | 3.2 | 10.5 | 14.7 | 20.5 | 28.5 | 32.9 | 41 |
ใกล้ End Crosstalk Attenuation (NEXT, dB) | 86.7 | 70 | 67.3 | 67.7 | 55.9 | 59.8 | 55.2 |
กำลังไฟ NEXT และ PS NEXT (dB) | 78 | 63.3 | 57.4 | 61.2 | 54.3 | 51.9 | 46.9 |
การลดทอนครอสทอล์คระยะไกลระดับเท่ากัน (ACR-F, dB) | 77 | 78.9 | 84.5 | 83.8 | 84.9 | 62.9 | 60 |
กำลังไฟ ACR-F และ PS ACR-F (dB) | 72.8 | 62.8 | 72.4 | 70.9 | 69.7 | 62.3 | 58.9 |
การสูญเสียผลตอบแทน (RL, dB) | 32.8 | 38.6 | 32.8 | 38.6 | 32.5 | 26.3 | 22.5 |
หมายเหตุ: ค่าที่แสดงในตารางด้านบนโดยทั่วไปวัดตามมาตรฐาน IEC 61156-9
ข้อมูลจำเพาะทางกายภาพ | |
ขนาดตัวนำ (ค่าเล็กน้อย) |
4×2×0.55 (AWG23)
|
เส้นผ่านศูนย์กลางภายนอกของสายเคเบิล (ขนาดเกลียว ค่า) |
6.0มม
|
น้ำหนัก (305m พร้อมแพ็คเกจ ค่าเล็กน้อย) |
13กก
|
คุณสมบัติทางไฟฟ้า | |
ความต้านทานไฟฟ้ากระแสตรง (20 ℃) |
93.8Ω/กม
|
ความจุของโลก | ≦ 5.6 nF/100m (@1kHz) |
อิมพีแดนซ์ลักษณะเฉพาะ 100MHz |
100Ω±15Ω
|
การสูญเสียการแปลงตามขวาง (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
คุณสมบัติทางกล | |
รัศมีโค้งต่ำสุด (ไดนามิก) |
24มม
|
รัศมีโค้งต่ำสุด (คงที่) |
48มม
|
ความตึงในการติดตั้งสูงสุด |
100N
|
ความสามารถในการป้องกันการอัดขึ้นรูป | 1000N/10ซม |
ความไวไฟ (พีวีซี) | |
พีวีซีทนไฟ | GB/T 18380.12 (IEC 60332-1-2) |
คะแนนไฟ CM | UL 1581 |
