รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: TC
หมายเลขรุ่น: TC-DC
เงื่อนไขการชำระเงินและการจัดส่ง
การสูญเสียเอ็มพีโอ: |
≤ 0.25dB |
วัสดุแจ็คเก็ต: |
LSZH |
ประเภทเครื่องเชื่อม: |
เพศชายเพศหญิง |
หมายเลขหลัก: |
12/24 |
กว้างนอก: |
3.0mm/1.8mm/1.6mm |
ขั้ว: |
A/B/T |
ได้มาตรฐาน: |
GB/T 18233 (ISO/IEC 11801); GB/T 18233 (ISO/IEC 11801); GB 50311; กิกะไบต์ 5 |
MPO ชนิดบด: |
ยูพีซี/เอพีซี |
การสูญเสียเอ็มพีโอ: |
≤ 0.25dB |
วัสดุแจ็คเก็ต: |
LSZH |
ประเภทเครื่องเชื่อม: |
เพศชายเพศหญิง |
หมายเลขหลัก: |
12/24 |
กว้างนอก: |
3.0mm/1.8mm/1.6mm |
ขั้ว: |
A/B/T |
ได้มาตรฐาน: |
GB/T 18233 (ISO/IEC 11801); GB/T 18233 (ISO/IEC 11801); GB 50311; กิกะไบต์ 5 |
MPO ชนิดบด: |
ยูพีซี/เอพีซี |

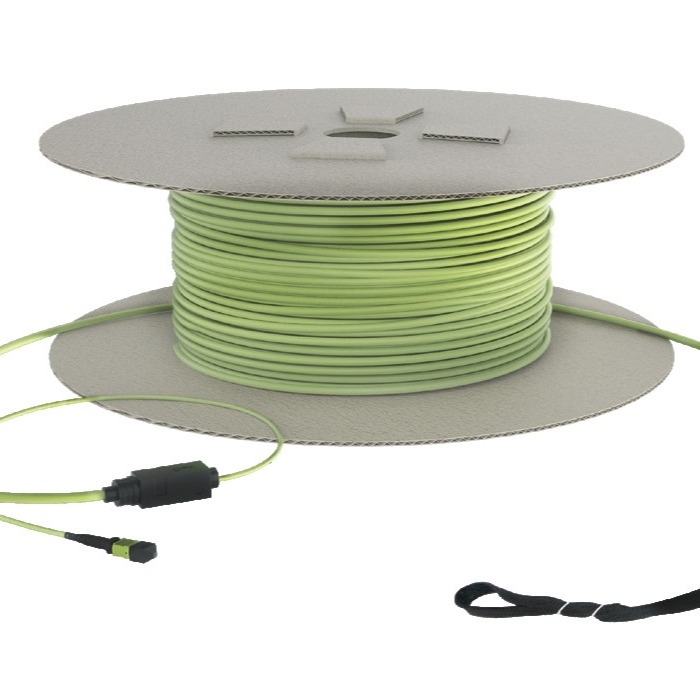

สาย MPO สาย MTP สาย Data Center Ultra Low Loss Link ผลิตภัณฑ์
ลักษณะสินค้า
มาตรฐานการใช้งาน
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C2
รายละเอียดทางเทคนิค
| รายละเอียด | สายพับ MPO | สายพับ MPO-LC Fanout | LC-LC Fanout Patch Cords สายพับ | ||||
| รูปแบบเดียว | ความยาว | L≤3m | L>3m | L≤3m | L>3m | L≤3m | L>3m |
| ประเภทเครื่องเชื่อม | MPO-MPO | MPO-MPO | MPO-LC | MPO-LC | LC-LC | LC-LC | |
| ประเภทการบด (ด้านหน้า) | MPO APC 8 ̊ | MPO APC 8 ̊ | MPO APC 8 ̊ | MPO APC 8 ̊ | LC PC0 ̊ | LC PC0 ̊ | |
| ประเภทการบด (ปลาย) | MPO APC 8 ̊ | MPO APC 8 ̊ | LC PC0 ̊ | LC PC0 ̊ | LC PC0 ̊ | LC PC0 ̊ | |
| วิธีการทดสอบ | วิธี B | วิธี B | วิธี C | วิธี C | วิธี B | วิธี B | |
| การสูญเสียการใส่ IL (ทั่วไป) | ≤0.10dB | รางวัล | ≤0.12dB | รางวัล | ≤0.04dB | รางวัล | |
| ใส่ความสูญเสีย IL (สูงสุด) | ≤0.35dB | ≤0.35+0.0004 × LdB | ≤0.35dB | ≤0.45+0.0004 × LdB | ≤0.10dB | ≤0.15+0.0004 × LdB | |
| ผลกําไรเสีย RL (นาที) | ≥ 60dB | ≥ 60dB | รางวัล | รางวัล | ≥50dB | ≥50dB | |
| วิธีการเชื่อมต่อ | A/B/C | A/B/C | สายตรง/ข้าม | สายตรง/ข้าม | สายตรง/ข้าม | สายตรง/ข้าม | |
| มัลติโมด | ความยาว | L≤3m | L>3m | L≤3m | L>3m | L≤3m | L>3m |
| ประเภทเครื่องเชื่อม | MPO-MPO | MPO-MPO | MPO-LC | MPO-LC | LC-LC | LC-LC | |
| ประเภทการบด (ด้านหน้า) | MPO PC 0 | MPO PC 0 | MPO PC 0 | MPO PC 0 | PC 0 ̊ | PC 0 ̊ | |
| ประเภทการบด (ปลาย) | MPO PC 0 | MPO PC 0 | LC PC0 ̊ | LC PC0 ̊ | LC PC0 ̊ | LC PC0 ̊ | |
| วิธีการทดสอบ | วิธี B | วิธี B | วิธี C | วิธี C | วิธี B | วิธี B | |
| การสูญเสียการใส่ IL (ทั่วไป) | ≤0.08dB | รางวัล | ≤0.10dB | รางวัล | ≤0.06dB | รางวัล | |
| ใส่ความสูญเสีย IL (สูงสุด) | ≤0.2dB | ≤0.3+0.0035 × LdB | ≤0.25dB | ≤0.40+0.0035 × LdB | ≤0.10dB | ≤0.15+0.0035 × LdB | |
| ผลกําไรเสีย RL (นาที) | ≥30dB | ≥30dB | รางวัล | รางวัล | ≥30dB | ≥30dB | |
| วิธีการเชื่อมต่อ | A/B/C | A/B/C | สายตรง/ข้าม | สายตรง/ข้าม | สายตรง/ข้าม | สายตรง/ข้าม | |
| รายละเอียด | สายพับ MPO | สายพับ MPO-LC Fanout | LC-LC Fanout Patch Cords สายพับ | ||||
| รูปแบบเดียว | ความยาว | L≤3m | L>3m | L≤3m | L>3m | L≤3m | L>3m |
| ประเภทเครื่องเชื่อม | MPO-MPO | MPO-MPO | MPO-LC | MPO-LC | LC-LC | LC-LC | |
| ประเภทการบด (ด้านหน้า) | MPO APC 8 ̊ | MPO APC 8 ̊ | MPO APC 8 ̊ | MPO APC 8 ̊ | LC PC0 ̊ | LC PC0 ̊ | |
| ประเภทการบด (ปลาย) | MPO APC 8 ̊ | MPO APC 8 ̊ | LC PC0 ̊ | LC PC0 ̊ | LC PC0 ̊ | LC PC0 ̊ | |
| วิธีการทดสอบ | วิธี B | วิธี B | วิธี C | วิธี C | วิธี B | วิธี B | |
| การสูญเสียการใส่ IL (ทั่วไป) | ≤0.10dB | รางวัล | ≤0.12dB | รางวัล | ≤0.04dB | รางวัล | |
| ใส่ความสูญเสีย IL (สูงสุด) | ≤0.35dB | ≤0.35+0.0004 × LdB | ≤0.35dB | ≤0.45+0.0004 × LdB | ≤0.10dB | ≤0.15+0.0004 × LdB | |
| ผลกําไรเสีย RL (นาที) | ≥ 60dB | ≥ 60dB | รางวัล | รางวัล | ≥50dB | ≥50dB | |
| วิธีการเชื่อมต่อ | A/B/C | A/B/C | สายตรง/ข้าม | สายตรง/ข้าม | สายตรง/ข้าม | สายตรง/ข้าม | |
| มัลติโมด | ความยาว | L≤3m | L>3m | L≤3m | L>3m | L≤3m | L>3m |
| ประเภทเครื่องเชื่อม | MPO-MPO | MPO-MPO | MPO-LC | MPO-LC | LC-LC | LC-LC | |
| ประเภทการบด (ด้านหน้า) | MPO PC 0 | MPO PC 0 | MPO PC 0 | MPO PC 0 | PC 0 ̊ | PC 0 ̊ | |
| ประเภทการบด (ปลาย) | MPO PC 0 | MPO PC 0 | LC PC0 ̊ | LC PC0 ̊ | LC PC0 ̊ | LC PC0 ̊ | |
| วิธีการทดสอบ | วิธี B | วิธี B | วิธี C | วิธี C | วิธี B | วิธี B | |
| การสูญเสียการใส่ IL (ทั่วไป) | ≤0.08dB | รางวัล | ≤0.10dB | รางวัล | ≤0.06dB | รางวัล | |
| ใส่ความสูญเสีย IL (สูงสุด) | ≤0.2dB | ≤0.3+0.0035 × LdB | ≤0.25dB | ≤0.40+0.0035 × LdB | ≤0.10dB | ≤0.15+0.0035 × LdB | |
| ผลกําไรเสีย RL (นาที) | ≥30dB | ≥30dB | รางวัล | รางวัล | ≥30dB | ≥30dB | |
| วิธีการเชื่อมต่อ | A/B/C | A/B/C | สายตรง/ข้าม | สายตรง/ข้าม | สายตรง/ข้าม | สายตรง/ข้าม | |
| รายละเอียด |
HD96 แคสเซ็ต |
1.6 มิลลิเมตร Ultra Thin Dulpex แพทช์คอร์ด | ||
| รูปแบบเดียว | ความยาว | 0.42 | L≤3m | L>3m |
| ประเภทเครื่องเชื่อม | MPO-LC | LC-LC | LC-LC | |
| ประเภทการบด (ด้านหน้า) |
MPO APC 8 ̊
|
LC PC0 ̊ | LC PC0 ̊ | |
| ประเภทการบด (ปลาย) | LC PC0 ̊ | LC PC0 ̊ | LC PC0 ̊ | |
| วิธีการทดสอบ | วิธี C | วิธี B | วิธี B | |
| การสูญเสียการใส่ IL (ทั่วไป) | ≤0.15dB | ≤0.04dB | รางวัล | |
| ใส่ความสูญเสีย IL (สูงสุด) | ≤0.35dB | ≤0.10dB | ≤0.15+0.0004 × LdB | |
| ผลกําไรเสีย RL (นาที) | รางวัล | ≥50dB | ≥50dB | |
| วิธีการเชื่อมต่อ | A/B/T | สายตรง/ข้าม | สายตรง/ข้าม | |
| มัลติโมด | ความยาว | 0.42 | L≤3m | L>3m |
| ประเภทเครื่องเชื่อม | MPO-LC | LC-LC | LC-LC | |
| ประเภทการบด (ด้านหน้า) | MPO PC 0 | LC PC 0 ° | LC PC 0 ° | |
| ประเภทการบด (ปลาย) | LC PC0 ̊ | LC PC 0 ° | LC PC 0 ° | |
| วิธีการทดสอบ | วิธี C | วิธี B | วิธี B | |
| การสูญเสียการใส่ IL (ทั่วไป) | ≤0.10dB | ≤0.04dB | รางวัล | |
| ใส่ความสูญเสีย IL (สูงสุด) | ≤0.25dB | ≤0.10dB | ≤0.15+0.0035 × LdB | |
| ผลกําไรเสีย RL (นาที) | รางวัล | ≥30dB | ≥30dB | |
| วิธีการเชื่อมต่อ | A/B/T | สายตรง/ข้าม | สายตรง/ข้าม | |
| รายละเอียด |
HD96 แคสเซ็ต |
1.6 มิลลิเมตร Ultra Thin Dulpex แพทช์คอร์ด | ||
| รูปแบบเดียว | ความยาว | 0.29 | L≤3m | L>3m |
| ประเภทเครื่องเชื่อม | MPO-LC | LC-LC | LC-LC | |
| ประเภทการบด (ด้านหน้า) | MPO APC 8 ̊ | LC PC0 ̊ | LC PC0 ̊ | |
| ประเภทการบด (ปลาย) | LC PC0 ̊ | LC PC0 ̊ | LC PC0 ̊ | |
| วิธีการทดสอบ | วิธี C | วิธี B | วิธี B | |
| การสูญเสียการใส่ IL (ทั่วไป) | ≤0.15dB | ≤0.04dB | รางวัล | |
| ใส่ความสูญเสีย IL (สูงสุด) | ≤0.35dB | ≤0.10dB | ≤0.15+0.0004 × LdB | |
| ผลกําไรเสีย RL (นาที) | รางวัล | ≥50dB | ≥50dB | |
| วิธีการเชื่อมต่อ | A/B/T | สายตรง/ข้าม | สายตรง/ข้าม | |
| มัลติโมด | ความยาว | 0.29 | L≤3m | L>3m |
| ประเภทเครื่องเชื่อม | MPO-LC | LC-LC | LC-LC | |
| ประเภทการบด (ด้านหน้า) | MPO PC 0 | LC PC 0 ° | LC PC 0 ° | |
| ประเภทการบด (ปลาย) | LC PC0 ̊ | LC PC 0 ° | LC PC 0 ° | |
| วิธีการทดสอบ | วิธี C | วิธี B | วิธี B | |
| การสูญเสียการใส่ IL (ทั่วไป) | ≤0.10dB | ≤0.04dB | รางวัล | |
| ใส่ความสูญเสีย IL (สูงสุด) | ≤0.25dB | ≤0.10dB | ≤0.15+0.0035 × LdB | |
| ผลกําไรเสีย RL (นาที) | รางวัล | ≥30dB | ≥30dB | |
| วิธีการเชื่อมต่อ | A/B/T | สายตรง/ข้าม | สายตรง/ข้าม | |
