เมจิกซีรีส์ แจ็ค RJ45 ให้การส่งสัญญาณในสายเคเบิลโทรคมนาคม เช่น ข้อมูล เสียง เสียง และภาพเมื่อรวมเข้ากับแผงแพทช์ แผ่นปิดหน้า และส่วนประกอบด้านความปลอดภัยอื่นๆ จะช่วยสร้างช่องทางเข้า/ออกข้อมูลสำหรับห้องจัดการ ห้องอุปกรณ์ และพื้นที่ทำงาน

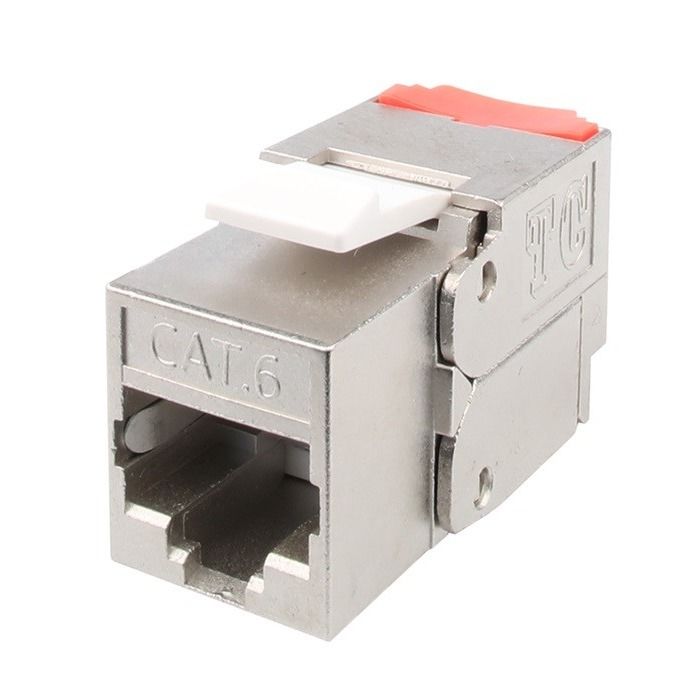

แจ็คป้องกัน Cat6 ซีรีส์ Magic ของ TC ตรงตามมาตรฐานสากล IEC 60603-7 สำหรับตัวเชื่อมต่อ ด้วยแบนด์วิดธ์สูงถึง 350MHz (สำหรับแจ็ค Cat6) ยุติด้วย Cat6 ที่หุ้มฉนวนและ Cat6 ที่ไม่มีฉนวน รองรับแอปพลิเคชันมาตรฐาน Class D/E/EA (สำหรับแจ็ค Cat6a) เช่นเดียวกับแอปพลิเคชันอีเทอร์เน็ต เช่น 10G Base-T, 5G Base-T, 2.5G Base-T, 1G Base- T, 1G Base-TX และ 100 Base-Tนอกจากนี้ยังรองรับ Power Over Ethernet (POE+) ที่ได้รับการปรับปรุงภายใต้ IEEE 802.3at
คุณสมบัติของสินค้า
มาตรฐานการสมัคร
GB/T 18233 (ISO/IEC 11801);กิกะไบต์ 50311;TIA/EIA568-C.2
รายละเอียดทางเทคนิค
คุณสมบัติทางกล | |
ขนาด | 31 มม. (ยาว) × 17 มม. (กว้าง) × 18.9 มม. (สูง ไม่รวมคีย์) |
น้ำหนัก | ป้องกัน: 480g, Unshielded: 350g |
การบังคับใช้ของ Solid Single Wire | 0.5 มม. (AWG24) ~ 0.65 มม. (AWG22) |
ความสามารถในการยกเลิกซ้ำ | ≥ 20 ครั้ง สิ้นสุดด้วย AWG22, 23, 24 สายเดี่ยวที่เป็นของแข็งเดียวกันหรือใหญ่กว่า |
การบังคับใช้ของ Stranded Wire | AWG26/7 ยกเลิกซ้ำ 1 ครั้ง |
เส้นผ่านศูนย์กลางฉนวนที่เหมาะสม | 0.7 มม. ถึง 1.3 มม. (โฟม 1.5 มม.) |
วงจรชีวิต | ≥ 750 ครั้ง |
ช่วงอุณหภูมิในการจัดเก็บ | -40℃ ถึง +70℃ |
ช่วงอุณหภูมิการติดตั้ง | -10℃ ถึง +60℃ |
ช่วงอุณหภูมิในการทำงาน | -20℃ ถึง +60℃ |
คุณสมบัติทางไฟฟ้า | |
ความเป็นฉนวน | DC 1000V (AC 750V) ไม่มีการสลายหรือไฟแฟลชเป็นเวลา 1 นาที |
ประสิทธิภาพความถี่สูง | IEC 60603-7-5 (ป้องกัน Cat.6, 250MHz) |
จ่ายไฟผ่านอีเทอร์เน็ต (POE) | Enhanced Power Over Ethernet ภายใต้ IEEE 802.3at |
