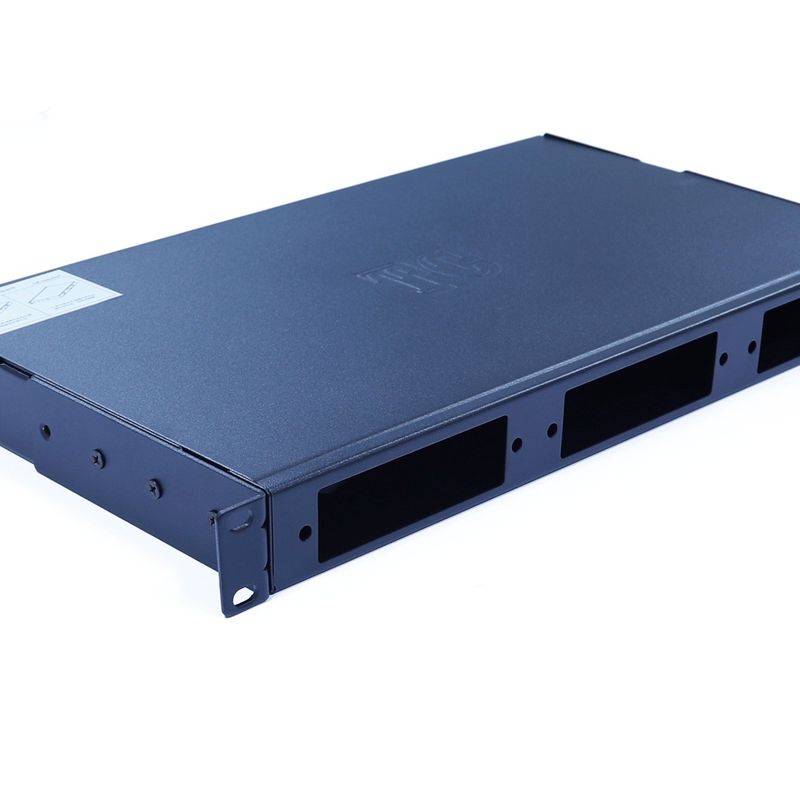

แผงแพทช์ไฟเบอร์ออปติกติดตั้งบนแร็ค 1U 48 Core

การใช้งานแบบคงที่ของแผ่นพลาชไฟเบอร์ออปติก

แผนที่ติดปลาสไฟเบอร์ออปติกแบบคงที่ถูกออกแบบมาเพื่อการผสมผสาน, การติดตั้งเครื่องเชื่อม, การปรับสายเชื่อมออปติก, การเก็บของ pigtails เพิ่มเติม, และการป้องกันไฟเบอร์ออปติก.

แผ่นพลาสเตอร์ให้บริการ 4-48 ท่าทางภายใน rack 1U ที่เชื่อมโยงกับแทรก spliceพร้อมการสนับสนุนการผสมผสานและการติดตั้งไฟเบอร์ออฟติก

แผนการติดตั้งที่แตกต่างกันมีให้ใช้ในการตั้งค่ากับหลากหลายแบบของ แผนปาทช์ไฟเบอร์ออปติกความหนาแน่นสูงของชนิดต่างๆ

ลักษณะสินค้า


ผลิตภัณฑ์ทั้งหมดปฏิบัติตามความต้องการของ YD/T778-2011 "Fiber Optical Distribution Frame" อย่างเคร่งครัด

• แผนที่ติดปลาไฟเบอร์ออปติกของทีซี รองรับทั้งเครื่องปรับปรุงความร้อน, ให้ความยืดหยุ่นสูงสําหรับสายไฟโครงสร้าง
• ไฟเบอร์ออปติกส์ถูกคุ้มกันตลอดเส้นทาง เพื่อให้แน่ใจว่าแพร่รัศมีโค้งมากกว่า 40 mmและผลประกอบการไม่ได้รับผลกระทบจากสายไฟ
• แผนที่ติดต่อไฟเบอร์ออฟติก (optical fiber patch panel) สามารถเชื่อมต่อไฟเบอร์ออฟติกในภายในและภายนอกได้โดยตรงและข้ามได้ในเครือข่ายแนวราบและสายหลัง
• แพทช์พานีลตรงกับสามแพนลไฟเบอร์ออปติก และรองรับ4-48 ท่าเรือสําหรับความต้องการต่าง ๆ
• แพนเลทหนึ่งมีมากกว่าเครื่องปรับสัญญาณไฟเบอร์ออปติก 4 เครื่อง;
• โครงสร้างแบบโมดูลที่แน่นให้แน่ใจว่าแจ็คสามารถถอนออกจากด้านหน้าและเชื่อมต่อโดยตรงกับสายไฟเบอร์ออปติกและสายพับที่จบก่อนทําให้การติดตั้งและบํารุงรักษา;
• ตู้สปายซ์ที่ติดตั้งในตัวมัน สามารถเก็บสปายซ์ได้ถึง 48 ครั้ง, การปรับปรุงการใช้พื้นที่ภายในตู้
• กรอบภายนอกทั้งหมดเป็นเหล็ก รับประกันผลงานทางกลที่ดีกว่า
• กรอบภายนอกเคลือบด้วยผงผึ้งดําเป็นผงที่มีลักษณะสะอาดและสวยงาม
• วัสดุเคลือบและกรอบทั้งหมดตอบสนองความต้องการสิ่งแวดล้อม
• แผ่นไฟเบอร์ออปติกยังเคลือบด้วยผงในความสอดคล้องกับกรอบภายนอก
• คุณสมบัติของแผ่นพลาสเตอร์เหล็ก1ความหนา 0,5 มมความแข็งแรงทางกลสูง และแต่ละเรือนของมันทนความดันสแตตติกแนวตั้งมากกว่า 250Nไม่ง่ายที่จะบิดเบือน
• แผ่นพลาสต์ผ่านการทดสอบสเปรย์เกลือมาตรฐาน GB/T2423.17-1993 (ภายใน 48 ชั่วโมง) โดยไม่มีจุดสนิมที่เห็นได้บนผิว

มาตรฐานการใช้งาน


YD/T9263; YD/T778-2011; TIA/EIA568
