รายละเอียดสินค้า
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: TC
หมายเลขรุ่น: TCHR3310CL
เงื่อนไขการชำระเงินและการจัดส่ง
ช่วงของพลังงาน: |
10-25 kVA |
วิธีการดำเนินงาน: |
3 ใน 3 ออก / 3 ในซิงเกิลออก การแปลงคู่ออนไลน์ |
ตัวประกอบกำลังไฟฟ้าเข้า: |
＞ 0.99 |
ตัวประกอบกำลังขับ: |
1 |
หน้าจอ: |
หน้าจอสี LCD ขนาดใหญ่ 6.5 นิ้ว |
ความถี่อินพุต: |
50/60 Hz |
เอาท์พุทจัดอันดับความถี่: |
50/60 Hz |
อินเทอร์เฟซการสื่อสาร: |
RS232, RS485, หน้าสัมผัสเดรย์, การสตาร์ทแบตเตอรี่เย็น |
ช่วงของพลังงาน: |
10-25 kVA |
วิธีการดำเนินงาน: |
3 ใน 3 ออก / 3 ในซิงเกิลออก การแปลงคู่ออนไลน์ |
ตัวประกอบกำลังไฟฟ้าเข้า: |
＞ 0.99 |
ตัวประกอบกำลังขับ: |
1 |
หน้าจอ: |
หน้าจอสี LCD ขนาดใหญ่ 6.5 นิ้ว |
ความถี่อินพุต: |
50/60 Hz |
เอาท์พุทจัดอันดับความถี่: |
50/60 Hz |
อินเทอร์เฟซการสื่อสาร: |
RS232, RS485, หน้าสัมผัสเดรย์, การสตาร์ทแบตเตอรี่เย็น |
การประยุกต์ใช้ผลิตภัณฑ์

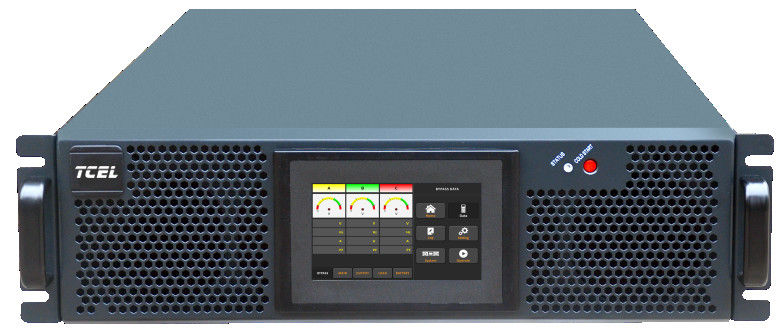

TCHR33 series UPS แบบติดตั้งบนชั้นวางมีการใช้กันอย่างแพร่หลายในภาครัฐ การเงิน การสื่อสาร การศึกษา การขนส่ง อุตุนิยมวิทยา วิทยุและโทรทัศน์ การเก็บภาษีอุตสาหกรรมและพาณิชยกรรม การดูแลสุขภาพ พลังงานและไฟฟ้า และภาคอื่นๆ
ช่วงของพลังงาน / วิธีการใช้งาน
10-25kVA, 3 ใน 3 ออก / 3 ในซิงเกิลออก, การแปลงคู่ออนไลน์
คุณสมบัติของสินค้า
UPS แบบติดตั้งบนชั้นวางแบบออนไลน์ TCHR ซีรี่ส์ เข้ากันได้กับเอาต์พุต AC สามเฟสและเฟสเดียว โดยมี กำลังไฟ 10-25 kVA, ตัวประกอบกำลังไฟฟ้าเข้า 1, ความสูง 3 U และระบบ - รวมถึงการแก้ไข, อินเวอร์เตอร์, บายพาสสถิต, เครื่องชาร์จ, ตัวแปลงแบตเตอรี่, ชุดควบคุมและไฟแสดงสถานะ - ทั้งหมดเกี่ยวข้องกับอุปกรณ์แยกแผงควบคุมและขั้วต่อที่ละเอียดอ่อนได้รับการออกแบบมาให้กันฝุ่น เพื่อความสะดวกในการใช้งานและความน่าเชื่อถือเหมาะอย่างยิ่งสำหรับศูนย์ข้อมูลที่ทันสมัย
ฟังก์ชันการวินิจฉัยตนเองและการป้องกันตัวเองบกพร่องจะเร่งความเร็วและทำให้การบำรุงรักษาง่ายขึ้นด้วยเครื่องชาร์จลูกลอยแบบสลับอัตโนมัติ ยังมีพอร์ตตรวจสอบ RS232/SNMPซอฟต์แวร์ตรวจสอบบันทึกเหตุการณ์พลังงาน จัดเตรียมรูปแบบเครือข่ายที่หลากหลาย และรองรับโปรโตคอล TCP/IP เพื่อให้สามารถควบคุมและจัดการจากระยะไกลได้
บนพื้นฐานของเทคโนโลยีการควบคุมแบบดิจิตอลเต็มรูปแบบของ DSP วงจรควบคุมนั้นเรียบง่ายขึ้นและได้รับความยืดหยุ่นและความน่าเชื่อถือที่สูงขึ้นต้องขอบคุณการลัดวงจร การโอเวอร์โหลด ความร้อนสูงเกินไป การป้องกันแรงดันไฟเกินเอาต์พุต และเทคโนโลยีการจำกัดกระแส ระบบทำงานได้อย่างเสถียรยิ่งขึ้นยิ่งไปกว่านั้น อุปกรณ์ไฟฟ้ายังเพิ่มพื้นที่ว่างให้มากขึ้นเพื่อการทำงานที่เชื่อถือได้มากขึ้น
ตัวกรอง EMC ในตัวและการป้องกันไฟกระชากแบบคู่ทำให้ปลอดภัยสำหรับกำลังโหลด ตัวประกอบกำลังไฟฟ้าอินพุตสูงช่วยลดการปนเปื้อนของกริด และต้องปฏิบัติตาม ROHS เพื่อให้เป็นไปตามมาตรฐานระดับสูงของความเข้ากันได้ทางแม่เหล็กไฟฟ้าคลาส B
ให้คุณภาพที่เหมาะสมของการจ่ายพลังงานและโหมด ECO เพื่อลดการใช้พลังงาน โดยมีประสิทธิภาพการทำงานสูงถึง 95% หรือมากกว่าพัดลมอัจฉริยะสามารถปรับความเร็วได้เพื่อลดเสียงรบกวนและประหยัดพลังงานความหนาแน่นของพลังงานสูงทำให้สามารถครอบคลุมพื้นที่น้อยลงและปรับปรุงประสิทธิภาพการทำงานได้ดีขึ้น
ติดตั้งกับแร็ค เหมาะสำหรับแร็คเซิร์ฟเวอร์มาตรฐาน สามารถรวมเข้ากับเซิร์ฟเวอร์ได้อย่างง่ายดายด้วยอินเทอร์เฟซที่ใช้งานง่ายและหน้าจอสัมผัส LCD ขนาด 6.5 นิ้ว มีข้อมูลมากมาย เข้ากันได้กับระบบ 3/3 และ 3/1
ตัวประกอบกำลังขับคือ 1, 15% สูงกว่าค่าปกติรองรับการสตาร์ทแบบเย็นโดยเปิดแบตเตอรี่เพื่อให้สามารถใช้ไฟฉุกเฉินได้เมื่อจำเป็นตัวประกอบกำลังไฟฟ้าเข้าสูงมีค่ามากกว่า 0.99
กราฟิกที่ใช้งานง่ายมากและภาพไอคอนที่หลากหลายจะแสดงอย่างชัดเจน โดยเฉพาะอินเทอร์เฟซการตรวจสอบแบตเตอรี่ฮิสโตแกรมความจุของแบตเตอรี่จะแสดงเป็นสีต่างๆ ตามการเปลี่ยนแปลงของเปอร์เซ็นต์ความจุ
รายละเอียดทางเทคนิค
| แบบอย่าง | TCHR3310CL | TCHR3315CL | TCHR3320CL | TCHR3325CL | |
| ความจุ | 10kVA | 15kVA | 20kVA | 25kVA | |
| อินพุตหลัก | การเชื่อมต่อเทอร์มินัล | สามเฟส + N + PE | |||
| แรงดันไฟฟ้าขาเข้า | 380/400/415VAC (ไลน์-ไลน์) | ||||
| ความถี่อินพุต | 50/60Hz | ||||
| ตัวประกอบกำลัง | ＞0.99 | ||||
| อัตราการบิดเบือนปัจจุบัน | THDi＜4% (โหลดเชิงเส้น 100%) | THDi＜3% (โหลดเชิงเส้น 100%) | |||
| ช่วงของแรงดันไฟฟ้า | 304-478Vac (Line-Line) ที่โหลดเต็ม; 304V-228Vac (Line-Line) การลดระดับเชิงเส้นจาก 100% เป็น 75% |
||||
| ความถี่ของแรงดันไฟฟ้า | 40-70Hz | ||||
| แบตเตอรี่ | แรงดันไฟฟ้าของแบตเตอรี่ | ±240VDC (ปรับได้ 32-44 เซลล์) | |||
| กำลังชาร์จ | 20%* พลังที่ใช้งาน (สูงสุด) | ||||
| ความแม่นยำในการชาร์จ | 1% | ||||
| บายพาส | แรงดันบายพาส | 380V/400V/415V (ไลน์-ไลน์) | |||
| ช่วงของแรงดันไฟฟ้า | ปรับได้, ค่าเริ่มต้น -20%-+15% ขีดจำกัดบน:+10%, +15%, +20%, +25% ขีดจำกัดล่าง:-10%, -15%, -20%, -30%, -40% |
||||
| ช่วงความถี่ของบายพาส | 50/60Hz (กำลังไฟพิกัด) ปรับได้:±1Hz, ±3Hz, ±5Hz | ||||
| เอาท์พุต | จัดอันดับแรงดันขาออก | 380/400/415VAC (ไลน์ไลน์) | |||
| จัดอันดับความถี่ | 50/60Hz | ||||
| ตัวประกอบกำลังขับ | 1 | ||||
| ความแม่นยำของแรงดันไฟฟ้า | ±1.0% | ||||
| เอาต์พุตการตอบสนองแบบไดนามิก | ＜5% (20%-80%-20% ขั้นตอนการโหลด 0%) | ||||
| เวลาการกู้คืนแบบไดนามิก | ＜30ms (ขั้นตอนการโหลด 0%-100%-0%) | ||||
| เอาต์พุตความเพี้ยนของฮาร์มอนิกรวม | ＜1% (โหลดเชิงเส้น), ＜5.5% (โหลดไม่เชิงเส้น) | ＜1.5% (โหลดเชิงเส้น), ＜6% (โหลดไม่เชิงเส้น) | |||
| โอเวอร์โหลดอินเวอร์เตอร์ | 110% โอนไปบายพาสหลังจาก 1 ชั่วโมง;125% โอนไปยังบายพาสหลังจาก 10 นาที; 150% โอนไปยังบายพาสหลังจาก 1 นาที;> 150% โอนไปยังบายพาสหลังจาก 200 ms |
||||
| ความแม่นยำของความถี่ | 0.10% | ||||
| ช่วงของการติดตาม | ปรับได้, ±0.5Hz-±5Hz, ค่าเริ่มต้น ±3Hz | ||||
| ความเร็วในการติดตาม | ปรับได้, 0.5Hz/S-±3Hz/S, ค่าเริ่มต้น 0.5Hz/S | ||||
| อัตราส่วนสูงสุด | 3:01 | ||||
| ความแม่นยำสามเฟส | 120 °±0.5° | ||||
| ระบบ | ประสิทธิภาพของโหมดหลัก | ＞95% | ＞95.5% | ||
| โหมดแบตเตอรี่ | >94.5% | ＞95% | |||
| หน้าจอ | LCD+LED+หน้าจอสัมผัสสี | ||||
| คะแนนการป้องกัน | IP20 | ||||
| อินเทอร์เฟซการสื่อสาร | RS232, RS485, หน้าสัมผัสเดรย์, การสตาร์ทแบตเตอรี่เย็น | ||||
| สภาพแวดล้อมในการทำงาน | 0-40 ℃ (อุณหภูมิในการทำงาน);-25 ℃ ~ 70 ℃ (อุณหภูมิในการจัดเก็บ);0-95% (ไม่มีการควบแน่น ) | ||||
| เสียงรบกวน (dB) / m | โหลด 65dB@100%, โหลด 62dB@45% | ||||
| ตัวเลือก | การ์ด SNMP, การ์ดองค์กร, ระบบป้องกันฟ้าผ่า | การ์ด SNMP, การ์ดองค์กร, ระบบป้องกันฟ้าผ่า, LBS | |||
| ขนาด (ก*ย*ส) (มม.) | 485*750*130 | 485*750*130 | |||
| น้ำหนัก (กิโลกรัม) | 25 | 30 | |||
